Втулка скольжения AST11 F25215
В наличии
AST11 F25215 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 25x28x22.
Модификация основного исполнения AST11, очень сильный преднатяг.
Соответствует международным стандартам ISO.
Маркировка:AST11 F25215
D = 28
d = 25
B = 21
Модификации подшипника AST11 F25215
| Номер | Особенности модификации |
|---|---|
| AST11 9050 | |
| AST11 1420 | |
| AST11 6570 | |
| AST11 1412 | |
| AST11 5020 | |
| AST11 8080 | |
| AST11 1320 | 320ºC Максимальный диапазон температур. |
| AST11 2540 | |
| AST11 8050 | |
| AST11 1425 | |
| AST11 WC38 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST11 2830 | |
| AST11 4520 | |
| AST11 9080 | |
| AST11 1712 | |
| AST11 WC32 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST11 2525 | |
| AST11 2550 | |
| AST11 5050 | |
| AST11 1410 | |
| AST11 3240 | |
| AST11 4530 | |
| AST11 1515 | |
| AST11 2025 | |
| AST11 2012 | |
| AST11 1612 | |
| AST11 WC24 | Радиальный внутренний зазор меньше нормального. Отметьте на торце колец высокие и низкие точки эксцентриситета. |
| AST11 3040 | |
| AST11 4540 | |
| AST11 WC62 | Керамический шарик. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST11 1625 | |
| AST11 WC26 | Радиальный внутренний зазор меньше нормального. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST11 2815 | |
| AST11 2512 | |
| AST11 1615 | |
| AST11 5040 | |
| AST11 1620 | |
| AST11 2520 | |
| AST11 2030 | |
| AST11 WC28 | Радиальный внутренний зазор меньше нормального. Внутреннее кольцевое отверстие с футеровкой Elgoglide®, d. |
| AST11 1212 | |
| AST11 3220 | |
| AST11 2825 | |
| AST11 1006 | |
| AST11 6030 | |
| AST11 7580 | |
| AST11 2420 | |
| AST11 2425 | |
| AST11 3815 | |
| AST11 2020 |

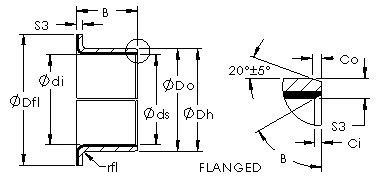

Технические характеристики подшипника AST11 F25215
Габаритные размеры
- DВнешний диаметр
- 28мм
- dВнутренний диаметр
- 25мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 25.0000
- dsРазмер вала
- 25 -0.02/-0.041
- CoДлина наружной фаски
- 0.700
Конструкция и исполнение
- Материал
- Bronze shell with PTFE/Fiber lining
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 28 +0.021/+0
- DoНоминальный внешний диаметр
- 28.000
- Do tolДопуск по наружному диаметру
- 28.075/28.035
- diОтверстие после монтажа
- 25.071/24.99
- CdСредний клиренс
- 0.0610
- S3Толщина стенки
- 1.505
- BНоминальная длина
- 21.500
- B tolДопуск по длине
- +0.25/-0.25
- B degВнутренний угол фаски
- 30
- CiДлина внутренней фаски
- 0.500
- Dfl pm 0.5Диаметр фланца
- 35.000
- rflРадиус фланца
- 1.500
Консультация профессионала +7(495)151-91-99
Подшипники серии AST
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| AST11 20060 | 200.00 | 205.00 | 60.00 |
| AST11 200100 | 200.00 | 205.00 | 100.00 |
| AST11 180100 | 180.00 | 185.00 | 100.00 |
| AST11 95100 | 95.00 | 100.00 | 100.00 |
| AST11 260100 | 260.00 | 265.00 | 100.00 |
| AST11 90100 | 90.00 | 95.00 | 100.00 |
| AST20 06IB06 | 9.00 | 11.00 | 0.38 |
| AST20 06IB12 | 9.00 | 11.00 | 0.75 |
| AST20 06IB08 | 9.00 | 11.00 | 0.50 |
| AST20 08IB06 | 12.00 | 15.00 | 0.38 |
| AST20 08IB10 | 12.00 | 15.00 | 0.63 |
| AST11 80100 | 80.00 | 85.00 | 100.00 |
Возможные сферы применения:
- Электрические двигатели
- Вентиляторы
- Станки и оборудование для обработки
- Автомобильные трансмиссии
- Пневматические инструменты
