Шариковый подшипник C 2226 K + H 3126 L
В наличии
C 2226 K + H 3126 L — тороидальный роликоподшипник carb® на закрепительной втулке производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 115x230x92.
Модификация основного исполнения 2226, к = коническая посадка, конусность, высокая, узкая каретка для двухрядного шарикоподшипника и направляющей в сборе, массивный сепаратор из лёгкого сплава.
Соответствует международным стандартам ISO.
Маркировка:C 2226 K + H 3126 L
D = 230
d = 115
B = 92
Модификации подшипника C 2226 K + H 3126 L
| Номер | Особенности модификации |
|---|---|
| NUH 2226 ECMH | EC = Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. Механически обработанный латунный сепаратор, центрируемый по роликам. Большой преднатяг. |
Технические характеристики подшипника C 2226 K + H 3126 L

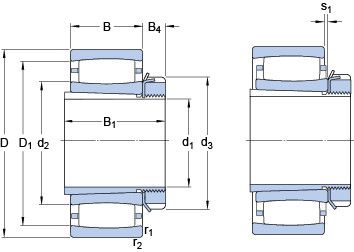

Габаритные размеры
- DВнешний диаметр
- 230мм
- dВнутренний диаметр
- 230мм
- BШирина
- 92мм
- mМасса
- 14 кг
Размеры и геометрические характеристики
- Размеры
- 230x115x92мм
- D1Размер
- 199мм
- d1Размер
- 115мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 930 кН
- PuПредел усталостной прочности
- 91.5 kN
- CrДинамическая радиальная грузоподъемность
- 735 кН
- nϑrЧастота вращения номинальная
- 2800 об/мин
- nGПредельная частота вращения
- 3800 1/min
Коэффициенты для расчета
- k1Коэффициент отклонения
- 0.113
- k2Рабочий коэффициент подачи
- 0.101
Присоединительные размеры
- Da min.Размер сопряженных деталей
- 185мм
- Da max.Размер сопряженных деталей
- 216мм
- ra max.Размер сопряженных деталей
- 2.5мм
- db min.Размер сопряженных деталей
- 138мм
- Ca min.Размер сопряженных деталей
- 1.1мм
- da max.Размер сопряженных деталей
- 171мм
- r1.2 min.Размер
- 3мм
Прочие характеристики
- d2
- 152мм
- B1
- 92мм
- Ba min.
- 8мм
- d3
- 155мм
- B4
- 23мм
- s1
- 9.6мм
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C 2215 V | 75.00 | 130.00 | 31.00 |
| C 2214 KV | 70.00 | 125.00 | 31.00 |
| C 2213 V | 65.00 | 120.00 | 31.00 |
| C 2212 TN9 | 60.00 | 110.00 | 28.00 |
| C 2219 | 95.00 | 170.00 | 43.00 |
| C 2238 K + H 3138 | 170.00 | 340.00 | 141.00 |
| C 2224 K + AHX 3124 | 115.00 | 215.00 | 75.00 |
| C 2218 V | 90.00 | 160.00 | 40.00 |
| C 2220 K + AHX 320 | 95.00 | 180.00 | 59.00 |
| C 2230 | 150.00 | 270.00 | 73.00 |
| C 3076 KM | 380.00 | 560.00 | 135.00 |
| C 3038 K | 190.00 | 290.00 | 75.00 |
Возможные сферы применения:
- Промышленные редукторы
- Генераторы
- Насосы
- Электродвигатели
- Строительное оборудование
- Конвейерные системы
- Сельскохозяйственная техника
- Автомобильные трансмиссии
- Металлургическое оборудование
- Лифты и подъемники
