Шариковый подшипник C 3138 KV + H 3138
В наличии
C 3138 KV + H 3138 — тороидальный роликоподшипник carb® на закрепительной втулке производства SKF.
Размеры подшипника составляют 170x320x141.
Модификация основного исполнения 3138, полный комплект роликов (без сепаратора), самоудерживающийся, радиальный люфт: диапазон радиального зазора 0,0002-0,0004.
Соответствует международным стандартам ISO.
Маркировка:C 3138 KV + H 3138
D = 320
d = 170
B = 141
Модификации подшипника C 3138 KV + H 3138
| Номер | Особенности модификации |
|---|---|
| C 3138 KV + AH 3138 G | G = Однорядный радиально-упорный шарикоподшипник для универсального парного монтажа. Два подшипника, установленные по 0-образной или Х-образной схеме, будут иметь определенный осевой зазор в домонтажном состоянии. |
Технические характеристики подшипника C 3138 KV + H 3138

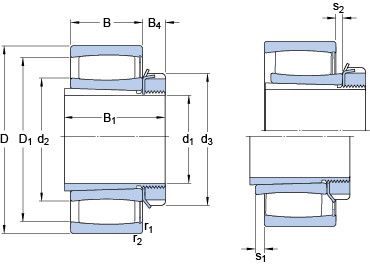

Габаритные размеры
- DВнешний диаметр
- 320мм
- dВнутренний диаметр
- 320мм
- BШирина
- 141мм
- mМасса
- 45 кг
Размеры и геометрические характеристики
- Размеры
- 320x170x141мм
- D1Размер
- 289мм
- d1Размер
- 170мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 2550 кН
- PuПредел усталостной прочности
- 224 kN
- CrДинамическая радиальная грузоподъемность
- 1700 кН
- nGПредельная частота вращения
- 190 1/min
Коэффициенты для расчета
- k1Коэффициент отклонения
- 0.115
- k2Рабочий коэффициент подачи
- 0.096
Присоединительные размеры
- Da min.Размер сопряженных деталей
- 231мм
- Da max.Размер сопряженных деталей
- 306мм
- ra max.Размер сопряженных деталей
- 2.5мм
- db min.Размер сопряженных деталей
- 202мм
- da max.Размер сопряженных деталей
- 267мм
- r1.2 min.Размер
- 3мм
Прочие характеристики
- d2
- 228мм
- B1
- 141мм
- Ba min.
- 9мм
- d3
- 240мм
- B4
- 30.5мм
- s1
- 19мм
- s2
- 9.1мм
Консультация профессионала +7(495)151-91-99
Возможные сферы применения:
- Установки для подъемного оборудования
- В производственных машинах и станках
- В трансмиссиях автомобилей
- В компрессорах
- В насосах
- В ветряных турбинах
- В редукторах
- В конвейерных системах
