Шариковый подшипник C 3988 KM + OH 3988 HE
В наличии
C 3988 KM + OH 3988 HE — тороидальный роликоподшипник carb® на закрепительной втулке производства SKF.
Размеры подшипника составляют 410x600x189.
Модификация основного исполнения 3988, подшипники или детали подшипников из вакуумированной стали, обозначение деталей подшипников такое же, как при на.
Соответствует международным стандартам ISO.
Маркировка:C 3988 KM + OH 3988 HE
D = 600
d = 410
B = 189
Модификации подшипника C 3988 KM + OH 3988 HE
| Номер | Особенности модификации |
|---|---|
| NUP 3988 ECM | Однорядный цилиндрический роликоподшипник. Наружное кольцо имеет два борта, внутреннее — один борт и одно свободное фланцевое кольцо. Основные размеры по DIN 5412-1, относится к подтипу фиксированные подшипники, разъемные, с сепаратором. Оптимизированная внутренняя конструкция, включающая больше и / или более крупные ролики и с модифицированным контактом ролика / концевого фланца. Механически обработанный латунный сепаратор, центрируемый по роликам. |
Технические характеристики подшипника C 3988 KM + OH 3988 HE

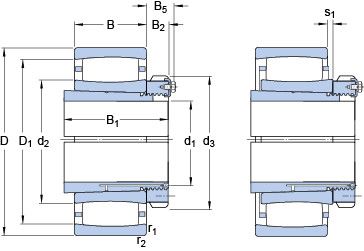

Габаритные размеры
- DВнешний диаметр
- 600мм
- dВнутренний диаметр
- 600мм
- BШирина
- 189мм
- mМасса
- 155 кг
Размеры и геометрические характеристики
- Размеры
- 600x410x189мм
- D1Размер
- 560мм
- d1Размер
- 410мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 5300 кН
- PuПредел усталостной прочности
- 375 kN
- CrДинамическая радиальная грузоподъемность
- 2600 кН
- nϑrЧастота вращения номинальная
- 800 об/мин
- nGПредельная частота вращения
- 1100 1/min
Коэффициенты для расчета
- k1Коэффициент отклонения
- 0.133
- k2Рабочий коэффициент подачи
- 0.095
Присоединительные размеры
- Da min.Размер сопряженных деталей
- 546мм
- Da max.Размер сопряженных деталей
- 585мм
- ra max.Размер сопряженных деталей
- 3мм
- db min.Размер сопряженных деталей
- 454мм
- Ca min.Размер сопряженных деталей
- 1.9мм
- da max.Размер сопряженных деталей
- 517мм
- r1.2 min.Размер
- 4мм
Прочие характеристики
- d2
- 494мм
- B1
- 189мм
- Ba min.
- 17мм
- d3
- 520мм
- B2
- 60мм
- s1
- 20мм
Консультация профессионала +7(495)151-91-99
Возможные сферы применения:
- Горнодобывающая техника
- Промышленное оборудование
- Транспортные системы
- Генераторные установки
- Установки для переработки материалов
- Оптоволоконные кабели и их оборудование
- Оборудование для нефтяной и газовой отрасли
- Судостроение
- Машины для строительства
- Теплоэлектростанции
