Шариковый подшипник W630/3-2Z
В наличии
W630/3-2Z — подшипник шариковый из нержавеющей стали производства SKF.
Max-Pak 60000Серия.
Размеры подшипника составляют 3x9x5.
Модификация основного исполнения W6303, металлические шайбы с каждой стороны подшипника.
Соответствует международным стандартам ISO.
Маркировка:W630/3-2Z
D = 9
d = 3
B = 5
Модификации подшипника W630/3-2Z
| Номер | Особенности модификации |
|---|---|
| W 6303 | Основное конструктивное исполнение. Max-Pak 60000Серия. |
| W6303-ZZ | Max-Pak 60000Серия. Два металлических экрана. |
| W6303-2RS | Max-Pak 60000Серия. Резиновые уплотнения с каждой стороны подшипника. |
| W 6303-2RS1 | Max-Pak 60000Серия. Высокоэффективные уплотнения с обеих сторон. |
| W6303-2RSNR | Max-Pak 60000Серия. Резиновые уплотнения с каждой стороны подшипника. Канавка пружинного кольца в наружном кольце подшипника и соответствующем пружинном кольце. |
Технические характеристики подшипника W630/3-2Z

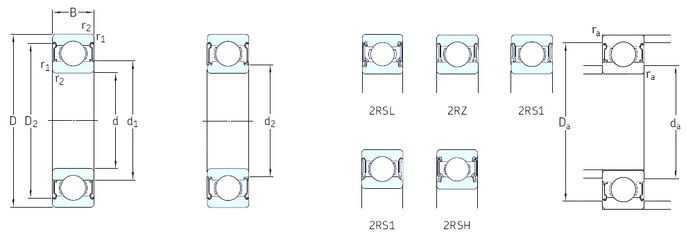

Габаритные размеры
- DВнешний диаметр
- 9мм
- dВнутренний диаметр
- 3мм
- BШирина
- 5мм
- mМасса
- 0.001 кг
- CШирина наружной обоймы
- 5мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 4.2мм
- Размеры
- 3x9x5мм
- r2 min.Размер
- 4.2мм
- D1Размер
- 7.9мм
- d1Размер
- 27.5мм
- d2Размер
- 4.3мм
- D2Размер
- 0.15мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 0.325 кН
- C0Статическая грузоподъемность
- 0.095 кН
- PuПредел усталостной прочности
- 0.004kN
- CrДинамическая радиальная грузоподъемность
- 0.325 кН
- nПредельная частота вращения
- 70000 об/мин
- nϑrЧастота вращения номинальная
- 140000 об/мин
- nGПредельная частота вращения
- 18000 1/min
Защита
- Уплотнение
- Имеется
Коэффициенты для расчета
- krРасчетный коэффициент
- 0.03
- f0Расчетный коэффициент
- 6.4
Присоединительные размеры
- da min.Размер сопряженных деталей
- 4.3
- Da max.Размер сопряженных деталей
- 8
- ra max.Размер сопряженных деталей
- 0.15
- da max.Размер сопряженных деталей
- 27мм
- r1.2 min.Размер
- 1мм
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Прочие характеристики
- D2
- 41.1мм
Консультация профессионала +7(495)151-91-99
Подшипники серии W
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| W 6305-2RS1 | 25.00 | 62.00 | 17.00 |
| W 628/7-2RS1 | 7.00 | 14.00 | 5.00 |
| W 637/8 R-2Z | 8.00 | 12.00 | 3.00 |
| W 6307-2Z | 35.00 | 80.00 | 21.00 |
| W 6301 | 12.00 | 37.00 | 12.00 |
| W 637-2RS1 | 7.00 | 26.00 | 9.00 |
| W 628/6 R-2RS1 | 6.00 | 13.00 | 5.00 |
| W 628/9 R-2Z | 9.00 | 17.00 | 5.00 |
| W 628/8-2Z | 8.00 | 16.00 | 5.00 |
| W 634 R-2Z | 4.00 | 16.00 | 5.00 |
| W 628/9-2RS1 | 9.00 | 17.00 | 5.00 |
| W 628/7-2RZ | 7.00 | 14.00 | 5.00 |
Аналоги по размеру 3x9x5
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 603 ZZ | NSK, NTN, FBJ, ISB, CX | ISO | Подшипник однорядный шариковый радиальный |
| 603HZZ | AST | ISO | Подшипник шариковый из нержавеющей стали |
| F-W603ZZ | NTN | ISO | Радиальный шарикоподшипник |
| F603-2Z | ZEN | ISO | Радиальный шарикоподшипник |
| F603HZZ | AST | ISO | Подшипник шариковый из нержавеющей стали |
| FL603 ZZ | NTN, CX, ISO | ISO | Подшипник шариковый радиальный |
| R-930ZZ | NIS, NMB | ISO | Подшипник однорядный шариковый радиальный |
| RF-930ZZ | NIS, NMB | ISO | Подшипник однорядный шариковый радиальный |
| S603-2Z | ZEN | ISO | Радиальный шарикоподшипник |
| SF603-2Z | ZEN | ISO | Радиальный шарикоподшипник |
| W 630/3 R-2Z | SKF | ISO | Радиальный шарикоподшипник |
| W603Z | NTN | ISO | Радиальный шарикоподшипник |
Возможные сферы применения:
- Микромоторы
- Электрические инструменты
- Небольшие вентиляторы
- Игрушечные модели
- Компьютерные вентиляторы
- Качественные осцилляторы
- Прецизионные устройства
- Небольшие насосы
