Роликовый подшипник C3136K
В наличии
C3136K — тороидальный роликовый подшипник carb производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 180x300x96.
Модификация основного исполнения C3136, к = коническая посадка, конусность 1:12.
Соответствует международным стандартам ISO.
Маркировка:C3136K
D = 300
d = 180
B = 96
Цену и модификацию уточняйте по телефону: +7(495)151-91-99 или оформите заявку на сайте
Модификации подшипника C3136K
| Номер | Особенности модификации |
|---|---|
| C3136 | Основное конструктивное исполнение. Тороидальные подшипники CARB. |
Технические характеристики подшипника C3136K

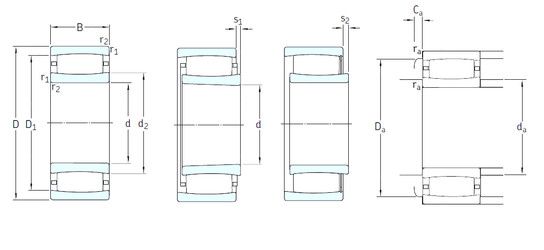

Габаритные размеры
- DВнешний диаметр
- 300мм
- dВнутренний диаметр
- 180мм
- BШирина
- 96мм
- mМасса
- 26.5 кг
- CШирина наружной обоймы
- 96мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 3мм
- Размеры
- 180x300x96мм
- r2 min.Размер
- 3мм
- D1Размер
- 266мм
- d2Размер
- 210мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 1250 кН
- C0Статическая грузоподъемность
- 1730 кН
- PuПредел усталостной прочности
- 156kN
- CrДинамическая радиальная грузоподъемность
- 1250 кН
- nПредельная частота вращения
- 2400 об/мин
- nϑrЧастота вращения номинальная
- 1700 об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- S1Допустимое осевое смещение
- 23.2
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.111
- k1Расчетный коэффициент
- 0.102
Присоединительные размеры
- da min.Размер сопряженных деталей
- 194
- Da min.Размер сопряженных деталей
- 252
- Da max.Размер сопряженных деталей
- 286
- ra max.Размер сопряженных деталей
- 2.5
- da max.Размер сопряженных деталей
- 231
- CaРазмер сопряженных деталей
- 2.2
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C3992M | 460.00 | 620.00 | 118.00 |
| C4034V | 170.00 | 260.00 | 90.00 |
| C4130K30V | 150.00 | 250.00 | 100.00 |
| C3996M | 480.00 | 650.00 | 128.00 |
| C4040V | 200.00 | 310.00 | 109.00 |
| C4022V | 110.00 | 170.00 | 60.00 |
| C4020V | 100.00 | 150.00 | 50.00 |
| C3120V | 100.00 | 165.00 | 52.00 |
| C40/710K30M | 710.00 | 1030.00 | 315.00 |
| C4024K30V/VE240 | 120.00 | 180.00 | 60.00 |
| C4032 | 160.00 | 240.00 | 80.00 |
| C4188MB | 440.00 | 720.00 | 280.00 |
Аналоги по размеру 180x300x96
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 23136 | SKF, FBJ, ISB | ISO | Подшипник роликовый сферический |
| 23136 CC.C3W33 | SKF | ISO | Подшипник роликовый сферический |
| 23136 E1A.M.C4 | SKF | ISO | Подшипник роликовый сферический |
| 23136 E1A.M.C3 | SKF | ISO | Подшипник роликовый сферический |
| 23136 E1A.M | FAG, SKF | ISO | Подшипник роликовый самоустанавливающийся |
| 23136 E1A.K.M.C3 | SKF | ISO | Подшипник роликовый сферический |
| 23136 CCK.C3W33 | SKF | ISO | Подшипник роликовый сферический |
| 23136 CC.W33 | SKF | ISO | Подшипник роликовый сферический |
| 23136 CCK.W33 | SKF | ISO | Подшипник роликовый сферический |
| 3053736 | ГОСТ | ГОСТ | Подшипник роликовый радиальный самоцентрирующийся |
| 3053736 НЛ | ГПЗ-11. МПЗ | ГОСТ | Подшипник роликовый радиальный самоцентрирующийся |
| 3053736Н | ГПЗ | ГОСТ | Подшипник роликовый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца |
Возможные сферы применения:
- Гусеничные тракторы
- Механизмы в горнодобывающей промышленности
- Промышленные редукторы
- Валы и распределительные механизмы
- Моторы для тяжелой техники
- Оборудование для переработки материалов
- Вибрационные машины
- Судовую технику
