Роликовый подшипник C4022K30MB
В наличии
C4022K30MB — тороидальный роликоподшипник производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 110x170x60.
Модификация основного исполнения 4022, коническое отверстие (1:30 по диаметру), сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру.
Соответствует международным стандартам ISO.
Маркировка:C4022K30MB
D = 170
d = 110
B = 60
Модификации подшипника C4022K30MB
| Номер | Особенности модификации |
|---|---|
| C4022MB | Тороидальные подшипники CARB. Обработанный латунный сепаратор с внутренним кольцом. |
| CRO-4022LL | LL (Сегментное уплотнение, код Лабиринтные уплотнения на обеих сторонах (Уплотнение типа = все части уплотнения типа покрыты цинком на всех сторонах для улучшения защиты от без трения уплотнения). |
Технические характеристики подшипника C4022K30MB

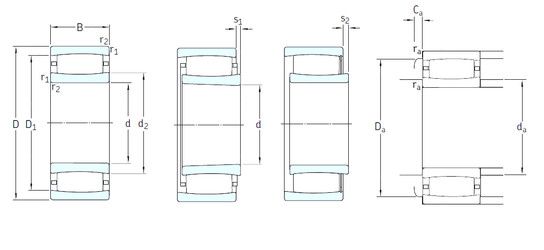

Габаритные размеры
- DВнешний диаметр
- 170мм
- dВнутренний диаметр
- 110мм
- BШирина
- 60мм
- mМасса
- 5.3 кг
- CШирина наружной обоймы
- 60мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 2мм
- Размеры
- 110x170x60мм
- r2 min.Размер
- 2мм
- D1Размер
- 150мм
- d2Размер
- 126мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 430 кН
- C0Статическая грузоподъемность
- 655 кН
- PuПредел усталостной прочности
- 69.5kN
- CrДинамическая радиальная грузоподъемность
- 430 кН
- nПредельная частота вращения
- 3400 об/мин
- nϑrЧастота вращения номинальная
- 2600 об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- S1Допустимое осевое смещение
- 4.8
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.103
Присоединительные размеры
- da min.Размер сопряженных деталей
- 120
- Da min.Размер сопряженных деталей
- 146
- Da max.Размер сопряженных деталей
- 160
- ra max.Размер сопряженных деталей
- 2
- da max.Размер сопряженных деталей
- 125
- CaРазмер сопряженных деталей
- 1.3
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C4015-2CS5V/GEM9 | 75.00 | 115.00 | 40.00 |
| C4134V | 170.00 | 280.00 | 109.00 |
| C4918V | 90.00 | 125.00 | 35.00 |
| C4028K30V | 140.00 | 210.00 | 69.00 |
| C6914V | 70.00 | 100.00 | 54.00 |
| C4132V | 160.00 | 270.00 | 109.00 |
| C4914V | 70.00 | 100.00 | 30.00 |
| C4032K30V | 160.00 | 240.00 | 80.00 |
| C41/500K30M | 500.00 | 830.00 | 325.00 |
| C4010K30TN9 | 50.00 | 80.00 | 30.00 |
| C4122K30V | 110.00 | 180.00 | 69.00 |
| C4024V | 120.00 | 180.00 | 60.00 |
Аналоги по размеру 110x170x60
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 24022 | SKF, ISB | ISO | Подшипник роликовый сферический |
| 24022 CC.C3W33 | SKF | ISO | Подшипник роликовый сферический |
| C 4022 K30V | SKF | ISO | Тороидальный роликовый подшипник CARB |
| C4022V | SKF | ISO | Тороидальный роликовый подшипник CARB |
| NN4022 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NN4022 K | CX, ISO | ISO | Цилиндрический роликоподшипник |
| R2260V | NTN | ISO | Цилиндрический роликоподшипник |
| SL06 022 E | INA | ISO | Цилиндрический роликоподшипник |
| SL05 022 E | INA | ISO | Подшипник роликовый цилиндрический двухрядный |
| 24022 CCK30/W33 | SKF | ISO | Сферический роликоподшипник с цилиндрическими и коническими отверстиями |
| 24022 K30 | ISB | ISO | Подшипник роликовый радиальный самоцентрирующийся |
| 24022SWRCg2E4 | NSK | ISO | Сферический роликоподшипник |
Возможные сферы применения:
- Промышленные редукторы
- Конвейерные системы
- Электродвигатели
- Насосы
- Гидравлические машины
- Сельскохозяйственная техника
- Автомобильная промышленность
- Оборудование для строительной техники
