Шариковый подшипник 3303A-2RS1
В наличии
3303A-2RS1 — радиально-упорный шарикоподшипник производства SKF.
Размеры подшипника составляют 17x47x22.
Модификация основного исполнения 3303, внутренняя модификация конструкции, высокоэффективные уплотнения с обеих сторон.
Соответствует международным стандартам ISO.
Маркировка:3303A-2RS1
D = 47
d = 17
B = 22
Модификации подшипника 3303A-2RS1
| Номер | Особенности модификации |
|---|---|
| 3303 | Основное конструктивное исполнение. |
| 3303A | A = внутренняя модификация конструкции. |
| 3303 ZZ | ZZ = Два металлических экрана. |
| 3303 ATN | Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3303-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 3303A-2Z | A = внутренняя модификация конструкции. Металлические шайбы с каждой стороны подшипника. |
| 3303-B-TV | B = однокомпонентное ребристое внутреннее кольцо. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3303 ATN9 | A + TN9. Без пазов для ввода шариков. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 3303 ATNZZ | Два уплотнителя из синтетического каучука. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3303-B-TVH | B = однокомпонентное ребристое внутреннее кольцо. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3303 ATN2RS | Резиновые уплотнения с каждой стороны подшипника. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3303-BD-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3303-B-2Z-TV | B = однокомпонентное ребристое внутреннее кольцо. Металлические шайбы с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3303-BD-2Z-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Металлические шайбы с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3303-B-2RSR-TV | B = однокомпонентное ребристое внутреннее кольцо. Резиновые уплотнения с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3303-BD-2HRS-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. уплотнения на обеих сторонах сделанные из бутадиенового каучука нитрила, эти конструкции смазаны на все время эксплуатации. Фрикционный крутящий момент и тепловыделение ниже, чем при предыдущем уплотнении RSR. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3303 A-2ZTN9/MT33 | A = внутренняя модификация конструкции. Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). |
Технические характеристики подшипника 3303A-2RS1

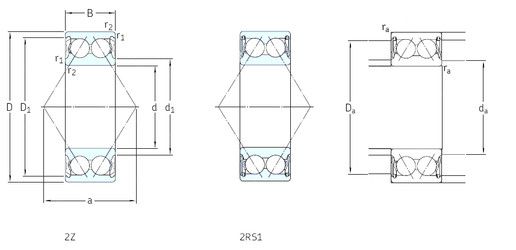

Габаритные размеры
- DВнешний диаметр
- 47мм
- dВнутренний диаметр
- 17мм
- BШирина
- 22.2мм
- mМасса
- 0.18 кг
- CШирина наружной обоймы
- 22.2мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 1мм
- Размеры
- 17x47x22.2мм
- r2 min.Размер
- 1мм
- D1Размер
- 38.8мм
- d1Размер
- 27.3мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 21.6 кН
- C0Статическая грузоподъемность
- 12.7 кН
- PuПредел усталостной прочности
- 0.54kN
- CrДинамическая радиальная грузоподъемность
- 21.6 кН
- nПредельная частота вращения
- 11000 об/мин
Защита
- Уплотнение
- Имеется
Присоединительные размеры
- aРасстояние до центра опоры
- 28мм
- da min.Размер сопряженных деталей
- 22.6
- Da max.Размер сопряженных деталей
- 41.4
- ra max.Размер сопряженных деталей
- 1
- da max.Размер сопряженных деталей
- 25.5
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
Консультация профессионала +7(495)151-91-99
Аналоги по размеру 17x47x22
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| W 6303 | SKF, CYSD | ISO | Подшипник шариковый из нержавеющей стали |
| 3056303 К1 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный |
| 3056303 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 3056303 Е | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный |
| W6303-2RS | CYSD | ISO | Подшипник шариковый радиальный |
| W6303-ZZ | CYSD | ISO | Подшипник шариковый радиальный |
| W6303-2RSNR | CYSD | ISO | Подшипник шариковый радиальный |
| 5303 | NSK, FBJ, NACHI, ZEN | ISO | Подшипник шариковый двухрядный радиально-упорный |
| 5303EEG15 | SNR | ISO | Подшипник шариковый двухрядный радиально-упорный |
| 5303-2RS | FBJ, ZEN | ISO | Подшипник шариковый двухрядный радиально-упорный |
| 5303-2RS C3 | PFI | ISO | Радиально-упорный шарикоподшипник |
| 5303N | NACHI | ISO | Радиально-упорный шарикоподшипник |
Возможные сферы применения:
- Автомобили (в том числе подшипники колес и трансмиссий)
- Электрические двигатели
- Гидравлические системы
- Оборудование для сельского хозяйства
- Механизмы конвейеров
- Оборудование для машиностроения
- Крановые установки
- Геологоразведочное оборудование
- Подъемники и лифты
- Спортинвентарь (например, велосипеды)
