Шариковый подшипник E2.3209A-2Z
В наличии
E2.3209A-2Z — радиально-упорный шарикоподшипник производства SKF.
Отверстие во внутреннем кольце занижено на 10 мм (только для серии Max-Pak).
Размеры подшипника составляют 45x85x30.
Модификация основного исполнения 3209, внутренняя модификация конструкции, металлические шайбы с каждой стороны подшипника.
Соответствует международным стандартам ISO.
Маркировка:E2.3209A-2Z
D = 85
d = 45
B = 30
Модификации подшипника E2.3209A-2Z
| Номер | Особенности модификации |
|---|---|
| 3209 | Основное конструктивное исполнение. |
| 3209A | A = внутренняя модификация конструкции. |
| 3209ZZ | ZZ = Два металлических экрана. |
| 3209-BD | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. |
| 3209ATN9 | A + TN9. Без пазов для ввода шариков. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 3209 ATN | Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3209-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 3209-B-TV | B = однокомпонентное ребристое внутреннее кольцо. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3209W11C4 | Прорезь или выбитое отверстие на кольце. Радиальный внутренний зазор больше СЗ. |
| 3209 BTNG | B = однокомпонентное ребристое внутреннее кольцо. Клетка из армированного стекловолокном полиамида 66. |
| 3209-B-TVH | B = однокомпонентное ребристое внутреннее кольцо. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209A-2RS1 | A = внутренняя модификация конструкции. Высокоэффективные уплотнения с обеих сторон. |
| 3209 ATNZZ | Два уплотнителя из синтетического каучука. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3209-BD-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209 ATN2RS | Резиновые уплотнения с каждой стороны подшипника. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3209 BTNGC3 | B = однокомпонентное ребристое внутреннее кольцо. Клетка из армированного стекловолокном полиамида 66. Радиальный внутренний зазор больше нормального. |
| 3209-B-2Z-TV | B = однокомпонентное ребристое внутреннее кольцо. Металлические шайбы с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3209 ATN9.C3 | A + TN9. Без пазов для ввода шариков. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Радиальный внутренний зазор больше нормального. |
| 3209 B2RSRTNG | B = однокомпонентное ребристое внутреннее кольцо. резиновые уплотнения с каждой стороны подшипника. Сепаратор из армированного стекловолокном полиамида 66. |
| 3209 B.2Z.TVH | B = однокомпонентное ребристое внутреннее кольцо. Металлические шайбы с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209-BD-2Z-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Металлические шайбы с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209-B-2RSR-TV | B = однокомпонентное ребристое внутреннее кольцо. Резиновые уплотнения с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3209-B-2RSR-TVH | B = однокомпонентное ребристое внутреннее кольцо. Резиновые уплотнения с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209-BD-2HRS-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. уплотнения на обеих сторонах сделанные из бутадиенового каучука нитрила, эти конструкции смазаны на все время эксплуатации. Фрикционный крутящий момент и тепловыделение ниже, чем при предыдущем уплотнении RSR. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3209 A-2RS1TN9.MT33 | A = внутренняя модификация конструкции. Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). |

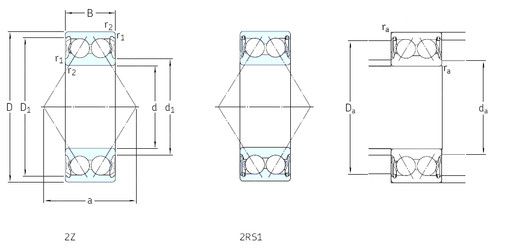

Технические характеристики подшипника E2.3209A-2Z
Габаритные размеры
- DВнешний диаметр
- 85мм
- dВнутренний диаметр
- 45мм
- BШирина
- 30.2мм
- mМасса
- 0.63 кг
- CШирина наружной обоймы
- 30.2мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 1.1мм
- Размеры
- 45x85x30.2мм
- r2 min.Размер
- 1.1мм
- D1Размер
- 77.1мм
- d1Размер
- 52.8мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 51 кН
- C0Статическая грузоподъемность
- 39 кН
- PuПредел усталостной прочности
- 1.63kN
- CrДинамическая радиальная грузоподъемность
- 51 кН
- nПредельная частота вращения
- 7500 об/мин
Защита
- Уплотнение
- Имеется
Присоединительные размеры
- aРасстояние до центра опоры
- 49мм
- da min.Размер сопряженных деталей
- 52
- Da max.Размер сопряженных деталей
- 78
- ra max.Размер сопряженных деталей
- 1
- da max.Размер сопряженных деталей
- 52.5
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
Консультация профессионала +7(495)151-91-99
Подшипники серии E
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| E 260 /S/NS 7CE3 | 60.00 | 110.00 | 22.00 |
| E 265 /S/NS /S 7CE3 | 65.00 | 120.00 | 23.00 |
| E 265 /S 7CE3 | 65.00 | 120.00 | 23.00 |
| E 275 /S/NS 7CE1 | 75.00 | 130.00 | 25.00 |
| E 275 /NS 7CE3 | 75.00 | 130.00 | 25.00 |
| E 250 /NS 7CE3 | 50.00 | 90.00 | 20.00 |
| E 240 /S/NS 7CE3 | 40.00 | 80.00 | 18.00 |
| E2.3212A-2Z | 60.00 | 110.00 | 36.00 |
| E 295 /S 7CE3 | 95.00 | 170.00 | 32.00 |
| E2.3310A-2Z | 50.00 | 110.00 | 44.00 |
| E 285 /S 7CE3 | 85.00 | 150.00 | 28.00 |
| E 290 7CE3 | 90.00 | 160.00 | 30.00 |
Аналоги по размеру 45x85x30
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| YET 209 | SKF | ISO | Подшипник для корпуса |
| 3056209 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 3180209 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с двухсторонним уплотнением |
| 3160209 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с односторонним уплотнением |
| 5-209 | NSK, KOYO, FBJ, NACHI, AST | ISO | Подшипник шариковый двухрядный радиально-упорный |
| 75-3180209 Е1С13 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с двухсторонним уплотнением |
| 75-3180209 Е1С15 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с двухсторонним уплотнением |
| 76-3180209 Е1С15 | ГПЗ | ГОСТ | Подшипник шариковый радиальный |
| 314709 | ГПЗ | ГОСТ | Подшипник игольчатый |
| 26-3056209 Л | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 3056209 Е | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 3056209.2RS | ISO | Подшипник шариковый радиально-упорный двухрядный |
Возможные сферы применения:
- Автомобильные агрегаты
- Электродвигатели
- Генераторы
- Приводы различных машин и механизмов
- Конвейерные системы
- Оборудование в производственных линиях
- Строительные машины
- Сельскохозяйственная техника
- Турбины
- Механизмы с большим числом оборотов
