Шариковый подшипник E2.3206A-2Z
В наличии
E2.3206A-2Z — радиально-упорный шарикоподшипник производства SKF.
Отверстие во внутреннем кольце занижено на 10 мм (только для серии Max-Pak).
Размеры подшипника составляют 30x62x23.
Модификация основного исполнения 3206, внутренняя модификация конструкции, металлические шайбы с каждой стороны подшипника.
Соответствует международным стандартам ISO.
Маркировка:E2.3206A-2Z
D = 62
d = 30
B = 23
Модификации подшипника E2.3206A-2Z
| Номер | Особенности модификации |
|---|---|
| 3206 | Основное конструктивное исполнение. |
| 3206B | B = однокомпонентное ребристое внутреннее кольцо. |
| 3206 A | A = внутренняя модификация конструкции. |
| 3206 ZZ | ZZ = Два металлических экрана. |
| 3206-BD | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. |
| 3206-2RS | Резиновые уплотнения с каждой стороны подшипника. |
| 3206 ATN | Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3206-B-TV | B = однокомпонентное ребристое внутреннее кольцо. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3206 A-2Z | A = внутренняя модификация конструкции. Металлические шайбы с каждой стороны подшипника. |
| 3206 ATN9 | A + TN9. Без пазов для ввода шариков. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 3206A-2RS1 | A = внутренняя модификация конструкции. Высокоэффективные уплотнения с обеих сторон. |
| 3206 ATNZZ | Два уплотнителя из синтетического каучука. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3206 B.TVH | B = однокомпонентное ребристое внутреннее кольцо. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206-BD-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206B2RS/C3 | C3 = Радиальный внутренний зазор больше нормального. |
| 3206 ATN2RS | Резиновые уплотнения с каждой стороны подшипника. Литой сепаратор из монолитного спроектированного полимера. Угол контакта 25 градусов. |
| 3206-B-2Z-TV | B = однокомпонентное ребристое внутреннее кольцо. Металлические шайбы с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3206-B-2Z-TVH | B = однокомпонентное ребристое внутреннее кольцо. Металлические шайбы с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206 B.TVH.C3 | B = однокомпонентное ребристое внутреннее кольцо. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Радиальный внутренний зазор больше нормального. |
| 3206-B-2RSR-TV | B = однокомпонентное ребристое внутреннее кольцо. Резиновые уплотнения с каждой стороны подшипника. Твердая клетка из армированного стекловолокном полиамида, шариковая езда. |
| 3206-BD-2Z-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. Металлические шайбы с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206 B.2RSR.TVH | B = однокомпонентное ребристое внутреннее кольцо. Резиновые уплотнения с каждой стороны подшипника. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206-BD-2HRS-TVH | BD = Модифицированная внутренняя конструкция, угол контакта 30 градусов, без отверстия для заполнения. уплотнения на обеих сторонах сделанные из бутадиенового каучука нитрила, эти конструкции смазаны на все время эксплуатации. Фрикционный крутящий момент и тепловыделение ниже, чем при предыдущем уплотнении RSR. Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. |
| 3206 A-2RS1TN9/MT33 | A = внутренняя модификация конструкции. Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). |
| 3206 A-2RS1TN9.C3MT33 | A = внутренняя модификация конструкции. |

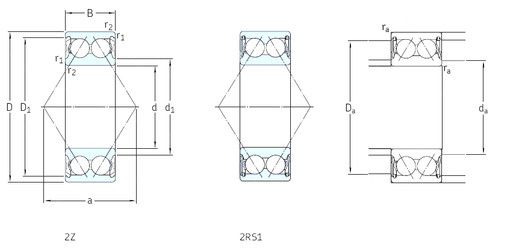

Технические характеристики подшипника E2.3206A-2Z
Габаритные размеры
- DВнешний диаметр
- 62мм
- dВнутренний диаметр
- 30мм
- BШирина
- 23.8мм
- mМасса
- 0.29 кг
- CШирина наружной обоймы
- 23.8мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 1мм
- Размеры
- 30x62x23.8мм
- r2 min.Размер
- 1мм
- D1Размер
- 55.2мм
- d1Размер
- 38.7мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 30 кН
- C0Статическая грузоподъемность
- 20.4 кН
- PuПредел усталостной прочности
- 0.865kN
- CrДинамическая радиальная грузоподъемность
- 30 кН
- nПредельная частота вращения
- 10000 об/мин
Защита
- Уплотнение
- Имеется
Присоединительные размеры
- aРасстояние до центра опоры
- 36мм
- da min.Размер сопряженных деталей
- 35.6
- Da max.Размер сопряженных деталей
- 56.4
- ra max.Размер сопряженных деталей
- 1
- da max.Размер сопряженных деталей
- 38.5
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
Консультация профессионала +7(495)151-91-99
Подшипники серии E
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| E 280 /S 7CE1 | 80.00 | 140.00 | 26.00 |
| E2.3205A-2Z | 25.00 | 52.00 | 20.00 |
| E2.3309A-2Z | 45.00 | 100.00 | 39.00 |
| E 295 /S 7CE1 | 95.00 | 170.00 | 32.00 |
| E2.3304 A-2Z | 20.00 | 52.00 | 22.00 |
| E2.3305A-2Z | 25.00 | 62.00 | 25.00 |
| E 290 /S 7CE3 | 90.00 | 160.00 | 30.00 |
| E2.3311A-2Z | 55.00 | 120.00 | 49.00 |
| E 285 /S/NS 7CE3 | 85.00 | 150.00 | 28.00 |
| E2.3208A-2Z | 40.00 | 80.00 | 30.00 |
| E 280 7CE3 | 80.00 | 140.00 | 26.00 |
| E2.3312A-2Z | 60.00 | 130.00 | 54.00 |
Аналоги по размеру 30x62x23
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 5-206 | NSK, KOYO, FBJ, NACHI, AST | ISO | Подшипник шариковый двухрядный радиально-упорный |
| W 6206 | SKF, CYSD | ISO | Подшипник шариковый из нержавеющей стали |
| YET 206 | SKF | ISO | Подшипник для корпуса |
| 3160206 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с односторонним уплотнением |
| 3180206 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с двухсторонним уплотнением |
| 3056206 | ГПЗ-2. ГПЗ-23 | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 76-3160206 ЕТ2С4 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с односторонним уплотнением |
| 76-3160206 ЕТ2 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с односторонним уплотнением |
| 76-3180206 ЕТ2С4 | ГПЗ | ГОСТ | Подшипник шариковый радиальный однорядный с двухсторонним уплотнением |
| 3056206 К1 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный |
| 3056206 Е | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
| 6-3056206 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный двухрядный |
Возможные сферы применения:
- Автомобильные трансмиссии
- Моторные агрегаты
- Электродвигатели
- Системы вентиляции
- Машины для обработки древесины
- Вибрационные экраны и транспортёры
- Подъемное оборудование
- Водяные насосы
- Оборудование для упаковки
- Механизмы сдвижных и раздвижных окон
