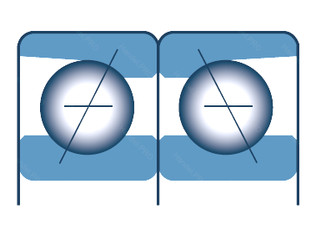

Шариковый подшипник HSB022T1BDB/GNP4L
В наличии
HSB022T1BDB/GNP4L — радиально-упорный шарикоподшипник производства NTN.
Высокоскоростные радиально-упорные шарикоподшипники.
Размеры подшипника составляют 110x170x56.
Модификация основного исполнения HSB022, db+g комплект из двух подшипников согласованных для установки по о-образной схеме, комбинация цифр после букв обозначает конструкцию проставочных колец, специальный преднатяг, выражен в дан, например, g240 (серии 718 d, 719 d, 70 d, 72 d, 719 e, 70 e, 719 b и 70 b), используется только с авиационными подшипниками, подшипник не имеет покрытия, класс допуска (fag канада), соответствует авeс1, легкий предварительный натяг, значение этого знака не определяется отдельно, они нужны для назначения особых характеристик конструкции внутренней формы внешнего использования, в целом, они используются только временно, в переходный период, чтобы избежать путаницы, в некоторых случаях они также используются для постоянного назначения подшипников и деталей того же типа и размера, но с другим внутренним оформлением.
Соответствует международным стандартам ISO.
Маркировка:HSB022T1BDB/GNP4L
D = 170
d = 110
B = 56
Модификации подшипника HSB022T1BDB/GNP4L
| Номер | Особенности модификации |
|---|---|
| HSB022C | Высокоскоростные радиально-упорные шарикоподшипники. Необслуживаемые концы стержней, внутренняя резьба. |
Технические характеристики подшипника HSB022T1BDB/GNP4L
Габаритные размеры
- DВнешний диаметр
- 170мм
- dВнутренний диаметр
- 110мм
- BШирина
- 56мм
- mМасса
- 4.203 кг
- CШирина наружной обоймы
- 56мм
Размеры и геометрические характеристики
- Размеры
- 110x170x56мм
- αУгол контакта
- 20°
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- Класс точности
- 4
Конструкция и исполнение
- iКоличество дорожек качения
- 2шт
- Материал сепаратора
- Фенольная смола
Консультация профессионала +7(495)151-91-99
Подшипники серии HSB
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| HSB026C | 130.00 | 200.00 | 33.00 |
| HSB018C | 90.00 | 140.00 | 24.00 |
| HSB024C | 120.00 | 180.00 | 28.00 |
| HSB910C | 50.00 | 72.00 | 12.00 |
| HSB034C | 170.00 | 260.00 | 42.00 |
| HSB013C | 65.00 | 100.00 | 18.00 |
| HSB015C | 75.00 | 115.00 | 20.00 |
| HSB911C | 55.00 | 80.00 | 13.00 |
| HSB010CDB+8/GLP4 | 50.00 | 80.00 | 40.00 |
| HSB926C | 130.00 | 180.00 | 24.00 |
| HSB020C | 100.00 | 150.00 | 24.00 |
| HSB016CDBT/GNP4 | 80.00 | 125.00 | 66.00 |
Аналоги по размеру 110x170x56
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 14-246122 Л | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный, наружный кольца обращены друг к другу широкими торцами |
| 2-246122 Е3 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный, наружный кольца обращены друг к другу широкими торцами |
| 236122К | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный |
| 22-246122 Л | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный спаренный |
| 246122 КЕ | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный спаренный |
| 246122 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный, наружный кольца обращены друг к другу широкими торцами |
| 336122К | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный |
| 346122 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный |
| 4-246122 Е3 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный спаренный |
| 436122К | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный |
| 446122 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный сдвоенный |
| 5-246122 Е3 | ГПЗ | ГОСТ | Подшипник шариковый радиально-упорный спаренный |
Возможные сферы применения:
- Автомобильные трансмиссии
- Моторные насосы
- Электродвигатели
- Промышленные редукторы
- Конвейерные системы
- Оборудование для обработки материалов
- Сельскохозяйственные машины
- Станки с ЧПУ
- Позиционеры для роботов
- Транспортные системы
