Подшипник скольжения GE90ES-2RS
В наличии
GE90ES-2RS — сферический подшипник скольжения.
Метрический радиальный сферический подшипник скольжения.
Размеры подшипника составляют 90x130x60.
Модификация основного исполнения GE90, увеличенная грузоподъемность, кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце, резиновые уплотнения с каждой стороны подшипника.
Соответствует международным стандартам ISO.
Аналог производят бренды: SKF, ELGES, NIS, CRAFT, FBJ, AST, IKO, LS, ZEN.
Маркировка:GE90ES-2RS
D = 130
d = 90
B = 60
Модификации подшипника GE90ES-2RS
| Номер | Особенности модификации |
|---|---|
| GE90 | Основное конструктивное исполнение. Метрический радиальный сферический подшипник скольжения. |
| GE90DO | Метрический радиальный сферический подшипник скольжения. Поверхность скользящего контакта Сталь / Сталь, внутреннее и наружное кольцо закалены. |
| GE90ES | Метрический радиальный сферический подшипник скольжения. Увеличенная грузоподъемность. кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце. |
| GE90-LO | Метрический радиальный сферический подшипник скольжения. (Сегментный контактный мат., Код S / Поверхность скользящего контакта из стали / стали, внутреннее кольцо выдвинуто с обеих сторон, одно осевое разрезное наружное кольцо. |
| GE90-SX | Метрический радиальный сферический подшипник скольжения. Радиально-упорный сферический подшипник, требующий обслуживания по Iso 12 2402, Установочные размеры как у конических роликоподшипников по Din 720, 320X, Поверхность скользящего контакта сталь/сталь. |
| GE90-SW | Метрический радиальный сферический подшипник скольжения. Скользящая контактная поверхность Твердый хром/Elgoglide® (Elgoglide®=PTFE (Polyetrafluoroethylene)). |
| GE 90GS | Метрический радиальный сферический подшипник скольжения. Подшипник с предварительным натягом в да Н. цилиндрическое наружное кольцо . |
| GE90XT/X | Метрический радиальный сферический подшипник скольжения. Сверхплотное прилегание, менее AFBMA CLASS 2. Внешние размеры, соответствующие международным стандартам. |
| GE90DO.2RS | Метрический радиальный сферический подшипник скольжения. Поверхность скользящего контакта Сталь / Сталь, внутреннее и наружное кольцо закалены. Резиновые уплотнения с каждой стороны подшипника. |
| GE90-UK-2RS | Метрический радиальный сферический подшипник скольжения. Сталь/фторопласт. Резиновые уплотнения с каждой стороны подшипника. |
| GE 90 TE 2RS | Метрический радиальный сферический подшипник скольжения. Смазка TEXAS EP 2324 HI-TEMP. Резиновые уплотнения с каждой стороны подшипника. |
| GE 90 ESX-2LS | Метрический радиальный сферический подшипник скольжения. (сегментное уплотнение, код Контактное уплотнение LS с обеих сторон подшипника. |
| GE 90 TXE-2LS | Метрический радиальный сферический подшипник скольжения. (сегментное уплотнение, код Контактное уплотнение LS с обеих сторон подшипника. |
| GE90TXG3A-2LS | Метрический радиальный сферический подшипник скольжения. (сегментное уплотнение, код Контактное уплотнение LS с обеих сторон подшипника. |

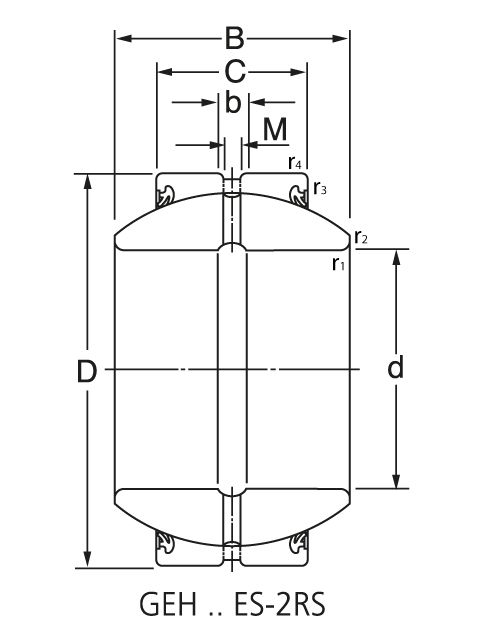

Технические характеристики подшипника GE90ES-2RS
Габаритные размеры
- DВнешний диаметр
- 130мм
- dВнутренний диаметр
- 90мм
- BШирина
- 60мм
- mМасса
- 2.75кг
- CШирина наружной обоймы
- 50мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 1мм
- Размеры
- 90x130x60мм
- r2 min.Размер
- 1мм
- bШирина канавки стопорного кольца
- 9.5мм
- αУгол контакта
- 5°
- dkРазмер
- 115мм
- d1Размер
- 98мм
- rРадиус наружней фаски
- 1мм
Нагрузка и ресурс
- C0Статическая грузоподъемность
- 2440 кН
- CrДинамическая радиальная грузоподъемность
- 488 кН
- CДинамическая грузоподъемность
- 564 кН
- C0rСтатическая радиальная грузоподъемность
- 2.440.000N
Защита
- Уплотнение
- Имеется
Коэффициенты для расчета
- KУдельный коэффициент динамической нагрузки
- 100 Н/мм²
- K0Удельный коэффициент статической нагрузки
- 500 Н/мм²
Присоединительные размеры
- da min.Размер сопряженных деталей
- 95.5
- Da min.Размер сопряженных деталей
- 124.5
- Da max.Размер сопряженных деталей
- 112
- ra max.Размер сопряженных деталей
- 1мм
- rb max.Размер сопряженных деталей
- 1мм
- da max.Размер сопряженных деталей
- 98
- BoВнешняя ширина
- 50.0000
- ch1Макс. радиус поворота вала или 45 град фаска
- 1.000
- chМакс. радиус угла корпуса или 45 град фаска
- 1.000
- dk/DkСферический диаметр
- 115.000
- a degУгол смещения
- 5
Конструкция и исполнение
- Модификация
- подшипник GE90DO/GE90DO.2RS/GE90ES/GE90ES-2RS/GE90FO.2RS/GE90FW.2RS
- Материальная константа KM
- 330
- Материал
- 52100 Chrome steel. or equivalent
Прочие характеристики
- b1
- 9.5мм
- M
- 5
- Bearing Type
- sealed
- BiВнутренняя ширина
- 60.0000
- b
- 9.5
- C
- 50
- r1.2 min
- 1
- r3.4 min
- 1
Консультация профессионала +7(495)151-91-99
Подшипники серии GE
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| GE80SW | 70.00 | 160.00 | 50.00 |
| GE80KTT-B | 80.00 | 140.00 | 70.00 |
| GE80HO.2RS | 70.00 | 160.00 | 50.00 |
| GE80FO.2RS | 70.00 | 160.00 | 50.00 |
| GE80ES | 70.00 | 160.00 | 50.00 |
| GE80AW | 70.00 | 160.00 | 50.00 |
| GE90FO.2RS | 90.00 | 130.00 | 60.00 |
| GE17-KRR-B | 17.00 | 40.00 | 27.00 |
| GE20-KRRB | 20.00 | 47.00 | 34.00 |
| GE210KPPB2 | 38.00 | 90.00 | 30.00 |
| GE20-KLL-B | 20.00 | 20.00 | 20.00 |
| GE30-KRR-B-2C | 30.00 | 62.00 | 48.00 |
Аналоги по размеру 90x130x60
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| GE90FO.2RS | INA, ELGES, ISO | ISO | Сферический подшипник скольжения |
| ШЛТ90 | ГПЗ | ГОСТ | Подшипник шарнирный |
| 90FSF130 | NSK | ISO | Радиальный сферический подшипник скольжения |
| GE 090 ECR-2RS | CX, ISO | ISO | Подшипник скольжения сферический |
| GE 090 ES | CX, ISO | ISO | Подшипник скольжения сферический |
| GE 090 ES-2RS | CX, ISO | ISO | Подшипник скольжения сферический |
| GF 90 DO | INA | ISO | Радиальный сферический подшипник скольжения |
| GIHRK 90 DO | INA | ISO | Сферический шарнирный подшипник |
| SA1-90BSS | NTN | ISO | Радиальный сферический подшипник скольжения |
| SA1-90B | NTN | ISO | Радиальный сферический подшипник скольжения |
Возможные сферы применения:
- Промышленные машины и оборудование
- Автомобильная промышленность
- Механизмы в строительной технике
- Оборудование для горнодобывающей промышленности
- Транспортные средства (например, в системах подвески)
- Энергетические установки (ветрогенераторы)
- Специальные машины (например, в металлургии)
- Оборудование для обработки древесины
- Сельскохозяйственная техника
- Оборудование для транспортеров
