Втулка скольжения ASTT90 F10090
В наличии
ASTT90 F10090 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 100x105x90.
Модификация основного исполнения ASTT90, радиально-упорный сферический подшипник скольжения ge,,sx с системой смазочных канавок для смазки в масляной ванне.
Соответствует международным стандартам ISO.
Маркировка:ASTT90 F10090
D = 105
d = 100
B = 90
Цену и модификацию уточняйте по телефону: +7(495)151-91-99 или оформите заявку на сайте
Модификации подшипника ASTT90 F10090
Технические характеристики подшипника ASTT90 F10090

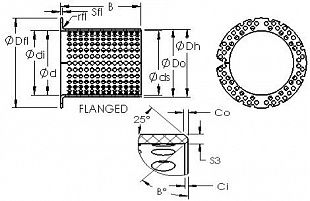

Габаритные размеры
- DВнешний диаметр
- 105мм
- dВнутренний диаметр
- 100мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 100.0000
- dsРазмер вала
- 100 -0.120/-0.155
- CoДлина наружной фаски
- 1.800
Конструкция и исполнение
- Материал
- Wrapped bronze with lubrication holes.
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 105 +0.035/-0
- DoНоминальный внешний диаметр
- 105.000
- diОтверстие после монтажа
- 100 +0.087/-0
- S3Толщина стенки
- 2.500
- BНоминальная длина
- 90.000
- B tolДопуск по длине
- +0/-0.40
- B degВнутренний угол фаски
- 45
- CiДлина внутренней фаски
- 0.600
- Dfl pm 0.5Диаметр фланца
- 120.000
- rflРадиус фланца
- 2.000
- SflТолщина фланца
- 2.500
Консультация профессионала +7(495)151-91-99
Подшипники серии ASTT
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| ASTT90 26060 | 260.00 | 265.00 | 60.00 |
| ASTT90 25070 | 250.00 | 255.00 | 70.00 |
| ASTT90 26090 | 260.00 | 265.00 | 90.00 |
| ASTT90 290100 | 290.00 | 295.00 | 100.00 |
| ASTT90 29070 | 290.00 | 295.00 | 70.00 |
| ASTT90 28090 | 280.00 | 285.00 | 90.00 |
| ASTT90 28080 | 280.00 | 285.00 | 80.00 |
| ASTT90 28070 | 280.00 | 285.00 | 70.00 |
| ASTT90 29090 | 290.00 | 295.00 | 90.00 |
| ASTT90 25080 | 250.00 | 255.00 | 80.00 |
| ASTT90 300100 | 300.00 | 305.00 | 100.00 |
| ASTT90 30070 | 300.00 | 305.00 | 70.00 |
Аналоги по размеру 100x105x90
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| AST090 10090 | AST | ISO | Бронзовая втулка скольжения |
| AST850BM 10090 | AST | ISO | Бронзовая втулка скольжения |
| AST800 10090 | AST | ISO | Бронзовая втулка скольжения |
| AST850SM 10090 | AST | ISO | Бронзовая втулка скольжения |
| ASTB90 F10090 | AST | ISO | Бронзовая втулка скольжения |
| ASTT90 10090 | AST | ISO | Бронзовая втулка скольжения |
Возможные сферы применения:
- Промышленные машины
- Механизмы конвейеров
- Оборудование для обработки металлов
- Автомобильная промышленность
- Энергетические установки
- Пневматические системы
- Компрессоры
- Судостроение
- Сельскохозяйственная техника
- Генераторы и электродвигатели
