Втулка скольжения ASTT90 F4535
В наличии
ASTT90 F4535 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 45x50x35.
Модификация основного исполнения ASTT90, специальное назначение.
Соответствует международным стандартам ISO.
Маркировка:ASTT90 F4535
D = 50
d = 45
B = 35
Цену и модификацию уточняйте по телефону: +7(495)151-91-99 или оформите заявку на сайте
Модификации подшипника ASTT90 F4535

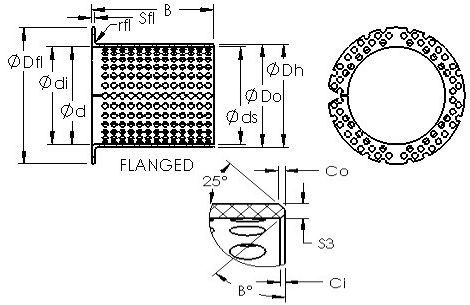

Технические характеристики подшипника ASTT90 F4535
Габаритные размеры
- DВнешний диаметр
- 50мм
- dВнутренний диаметр
- 45мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 45.0000
- dsРазмер вала
- 45 -0.080/-0.105
- CoДлина наружной фаски
- 1.800
Конструкция и исполнение
- Материал
- Wrapped bronze with lubrication holes.
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 50 +0.025/-0
- DoНоминальный внешний диаметр
- 50.000
- diОтверстие после монтажа
- 45 +0.062/-0
- S3Толщина стенки
- 2.500
- BНоминальная длина
- 35.000
- B tolДопуск по длине
- +0/-0.40
- B degВнутренний угол фаски
- 45
- CiДлина внутренней фаски
- 0.600
- Dfl pm 0.5Диаметр фланца
- 60.000
- rflРадиус фланца
- 2.000
- SflТолщина фланца
- 2.500
Консультация профессионала +7(495)151-91-99
Подшипники серии ASTT
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| ASTT90 26070 | 260.00 | 265.00 | 70.00 |
| ASTT90 30070 | 300.00 | 305.00 | 70.00 |
| ASTT90 300100 | 300.00 | 305.00 | 100.00 |
| ASTT90 25080 | 250.00 | 255.00 | 80.00 |
| ASTT90 29090 | 290.00 | 295.00 | 90.00 |
| ASTT90 28070 | 280.00 | 285.00 | 70.00 |
Аналоги по размеру 45x50x35
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| AST090 4535 | AST | ISO | Бронзовая втулка скольжения |
| ASTB90 F4535 | AST | ISO | Бронзовая втулка скольжения |
Возможные сферы применения:
- Машины и оборудование для переработки материалов
- Оборудование для упаковки и автоматизации
- Конструкции в сельскохозяйственной технике
- Механизмы в насосах и компрессорах
- Оборудование для вентиляции и кондиционирования
- Элементы автоматизированных систем управления
- Промышленные роботизированные системы
- Подъемные механизмы и краны
