Шарнирный наконечник SIA70ES
В наличии
SIA70ES — сферический шарнирный подшипник производства LS.
Размеры подшипника составляют 70x120x49.
Модификация основного исполнения SIA70, увеличенная грузоподъемность, кольцевой канал с двумя отверстиями для смазки во внутреннем и наружном кольце.
Соответствует международным стандартам ISO.
Маркировка:SIA70ES
D = 120
d = 70
B = 49
Цену и модификацию уточняйте по телефону: +7(495)151-91-99 или оформите заявку на сайте

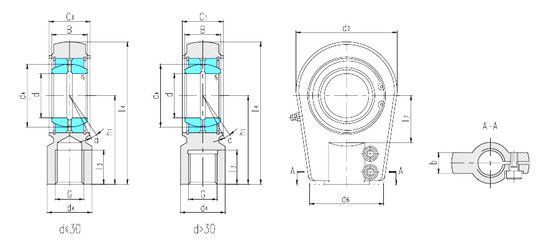

Технические характеристики подшипника SIA70ES
Габаритные размеры
- dВнутренний диаметр
- 70мм
- BШирина
- 49мм
- mМасса
- 12.24 кг
Размеры и геометрические характеристики
- rРадиус наружней фаски
- 1мм
- αУгол контакта
- 6°
- d2Размер
- 154мм
- dkРазмер
- 92мм
- l7 min.Размер
- 75мм
- C1 max.Размер
- 55мм
- d4Размер
- 110мм
- h1Размер
- 195мм
- l3 min.Размер
- 112мм
- l4 max.Размер
- 277мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 313 кН
- C0Статическая грузоподъемность
- 540 кН
- CrДинамическая радиальная грузоподъемность
- 313 кН
Защита
- Уплотнение
- Отсутствует
Присоединительные размеры
- GРезьба
- M16×50
- d6Размер
- 128мм
Другие размеры
- bРазмер
- 51мм
Консультация профессионала +7(495)151-91-99
Подшипники серии SIA
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| SIA80ES | 80.00 | 120.00 | 55.00 |
| SIA110ES | 110.00 | 120.00 | 70.00 |
| SIA50ES | 50.00 | 120.00 | 35.00 |
| SIA50TXE-2LS | 50.00 | 120.00 | 35.00 |
| SIA140ES | 120.00 | 140.00 | 90.00 |
| SIA120ES | 120.00 | 120.00 | 85.00 |
| SIA60TXE-2LS | 60.00 | 120.00 | 44.00 |
| SIA60ES | 60.00 | 120.00 | 44.00 |
| SIA160ES | 120.00 | 160.00 | 105.00 |
| SIA45TXE-2LS | 45.00 | 120.00 | 32.00 |
| SIA40TXE-2LS | 40.00 | 120.00 | 28.00 |
| SIA90ES | 90.00 | 120.00 | 60.00 |
Аналоги по размеру 70x120x49
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| SI70ET-2RS | AST, LS | ISO | Радиальный сферический подшипник скольжения |
| SI70TXE-2LS | SKF | ISO | Сферический шарнирный подшипник |
Возможные сферы применения:
- Автомобильные системы подвески
- Оборудование для сельского хозяйства
- Промышленные машины и механизмы
- Конструкция строительных машин
- Системы автоматизации и робототехники
