Подшипник скольжения GEH160HT
В наличии
GEH160HT — радиальный сферический подшипник скольжения.
Метрический радиальный сферический подшипник скольжения.
Размеры подшипника составляют 160x230x115.
Модификация основного исполнения GEH160, возможность работы при высокой температуре (максимум 400°f).
Соответствует международным стандартам ISO.
Аналог производят бренды: AST, LS.
Маркировка:GEH160HT
D = 230
d = 160
B = 115
Модификации подшипника GEH160HT
| Номер | Особенности модификации |
|---|---|
| GEH160XT | Метрический радиальный сферический подшипник скольжения. Сверхплотное прилегание, менее AFBMA CLASS 2. |
| GEH160HC | Метрический радиальный сферический подшипник скольжения. H+C. Сверхвысокая нагрузка + Крепление каретки - cверху или снизу. |
| GEH160HCS | Метрический радиальный сферический подшипник скольжения. Радиальный зазор. Большой преднатяг. |
| GEH160XF/Q | Метрический радиальный сферический подшипник скольжения. тихий ход работы подшипника. |
| GEH160XT-2RS | Метрический радиальный сферический подшипник скольжения. Сверхплотное прилегание, менее AFBMA CLASS 2. Резиновые уплотнения с каждой стороны подшипника. |
Технические характеристики подшипника GEH160HT
Габаритные размеры
- DВнешний диаметр
- 230мм
- dВнутренний диаметр
- 160мм
- mМасса
- 18.6 кг
- BШирина
- 115мм
- CШирина наружной обоймы
- 109мм
Размеры и геометрические характеристики
- rРадиус наружней фаски
- 1мм
- r1Монтажная фаска наружного фланцевого кольца
- 1мм
- Размеры
- 160x230x115мм
- αУгол контакта
- 2°
- dkРазмер
- 210мм
Нагрузка и ресурс
- CrДинамическая радиальная грузоподъемность
- 3430 кН
- C0rСтатическая радиальная грузоподъемность
- 8.240.000N
- C0Статическая грузоподъемность
- 8240 кН
Защита
- Уплотнение
- Отсутствует

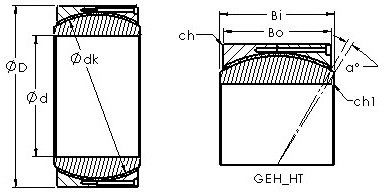

Присоединительные размеры
- BoВнешняя ширина
- 109.0000
- ch1Макс. радиус поворота вала или 45 град фаска
- 1.000
- chМакс. радиус угла корпуса или 45 град фаска
- 1.000
- dk/DkСферический диаметр
- 210.000
- a degУгол смещения
- 2
Конструкция и исполнение
- Материал
- Outer ring made from carbon steel. inner ring is made from 52100 chrome steel. or equivalent
Прочие характеристики
- BiВнутренняя ширина
- 115.0000
Консультация профессионала +7(495)151-91-99
Подшипники серии GEH
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| GEH200HCS | 200.00 | 290.00 | 140.00 |
| GEH110HT | 110.00 | 160.00 | 78.00 |
| GEH110HCS | 110.00 | 160.00 | 78.00 |
| GEH100ES-2LS | 100.00 | 160.00 | 85.00 |
| GEH 50 TXG3E-2LS | 50.00 | 90.00 | 56.00 |
| GEH 50 ES | 50.00 | 90.00 | 56.00 |
| GEH200XT-2RS | 200.00 | 290.00 | 140.00 |
| GEH 80 ES-2LS | 80.00 | 130.00 | 75.00 |
| GEH20C | 20.00 | 42.00 | 25.00 |
| GEH120HC | 120.00 | 180.00 | 85.00 |
| GEH200HC | 200.00 | 290.00 | 140.00 |
| GEH180XT | 180.00 | 260.00 | 128.00 |
Аналоги по размеру 160x230x115
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| GE 160 CP | ISB | ISO | Подшипник скольжения сферический |
| GEP 160 FS | SKF | ISO | Сферический подшипник скольжения |
Возможные сферы применения:
- В селективных и централизованных системах смазки в промышленных машинах.
- В грузоподъемном оборудовании, например, кранах и подъемниках.
- В машиностроении для различных механизмов и узлов.
- В производстве энергообъектов, таких как генераторы и турбины.
- В сельскохозяйственной технике, такой как тракторы и комбайны.
