Роликовый подшипник C4026K30V
В наличии
C4026K30V — тороидальный роликовый подшипник carb производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 130x200x69.
Модификация основного исполнения C4026, коническое отверстие (1:30 по диаметру), подшипник без сепаратора с полным количеством тел качения.
Соответствует международным стандартам ISO.
Маркировка:C4026K30V
D = 200
d = 130
B = 69
Модификации подшипника C4026K30V
| Номер | Особенности модификации |
|---|---|
| C 4026 | Основное конструктивное исполнение. Тороидальные подшипники CARB. |
| C4026V | Тороидальные подшипники CARB. Увеличенная грузоподъемность, внутренняя модификация конструкции. |
| C 4026 K30 | Тороидальные подшипники CARB. Коническое отверстие, конусность 1:30. |
Технические характеристики подшипника C4026K30V

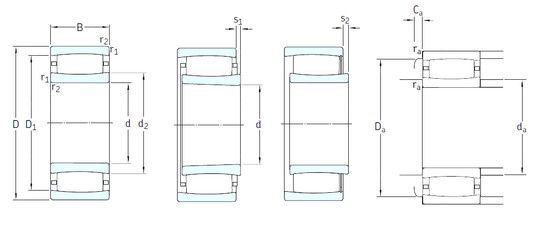

Габаритные размеры
- DВнешний диаметр
- 200мм
- dВнутренний диаметр
- 130мм
- BШирина
- 69мм
- mМасса
- 8.15 кг
- CШирина наружной обоймы
- 69мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 2мм
- Размеры
- 130x200x69мм
- r2 min.Размер
- 2мм
- D1Размер
- 181мм
- d2Размер
- 149мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 720 кН
- C0Статическая грузоподъемность
- 1120 кН
- PuПредел усталостной прочности
- 112kN
- CrДинамическая радиальная грузоподъемность
- 720 кН
- nПредельная частота вращения
- 850 об/мин
- nϑrЧастота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- S1Допустимое осевое смещение
- 11.4
- S2Допустимое осевое смещение
- 4.6
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.097
- k1Расчетный коэффициент
- 0.113
Присоединительные размеры
- da min.Размер сопряженных деталей
- 140
- Da max.Размер сопряженных деталей
- 190
- ra max.Размер сопряженных деталей
- 2
- da max.Размер сопряженных деталей
- 167
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C4124K30V | 120.00 | 200.00 | 80.00 |
| C4910V | 50.00 | 72.00 | 22.00 |
| C5915V | 75.00 | 105.00 | 40.00 |
| C4192K30MB | 460.00 | 760.00 | 300.00 |
| C4908K30V | 40.00 | 62.00 | 22.00 |
| C5918-2CS5V/GEM9 | 90.00 | 125.00 | 46.00 |
| C4010K30V | 50.00 | 80.00 | 30.00 |
| C4013K30V | 65.00 | 100.00 | 35.00 |
| C4020K30V | 100.00 | 150.00 | 50.00 |
| C4010TN9 | 50.00 | 80.00 | 30.00 |
| C4132K30V | 160.00 | 270.00 | 109.00 |
| C4020-2CS5V/GEM9 | 100.00 | 150.00 | 50.00 |
Аналоги по размеру 130x200x69
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 24026 | SKF, ISB | ISO | Подшипник роликовый сферический |
| 24026 CC.C3W33 | SKF | ISO | Подшипник роликовый сферический |
| 24026 E1 | FAG, SKF | ISO | Подшипник роликовый сферический |
| 24026 E1.C3 | SKF | ISO | Подшипник роликовый сферический |
| 4003126 | ГПЗ | ГОСТ | Подшипник роликовый радиальный сферический двухрядный с бортиками на внутреннем кольце с цилиндрическим отверстием внутреннего кольца |
| 4053126 | ГПЗ | ГОСТ | Подшипник роликовый радиальный сферический двухрядный с цилиндрическим отверстием внутреннего кольца |
| 4153126 | ГПЗ | ГОСТ | Подшипник роликовый радиальный сферический двухрядный с коническим отверстием внутреннего кольца, конусностью 1:30 |
| 4113126 | ГПЗ | ГОСТ | Подшипник роликовый радиальный сферический двухрядный с бортиками на внутреннем кольце с коническим отверстием внутреннего кольца, конусностью 1:30 |
| 24026EX1 | NACHI | ISO | Цилиндрический роликоподшипник |
| 24026AXK30 | NACHI | ISO | Цилиндрический роликоподшипник |
| 24026EX1K30 | NACHI | ISO | Цилиндрический роликоподшипник |
| 24026AX | NACHI | ISO | Цилиндрический роликоподшипник |
Возможные сферы применения:
- Промышленные редукторы
- Электродвигатели
- Строительное оборудование
- Транспортные средства
- Подъемные механизмы
- Оборудование для обработки металлов
- Пневматические и гидравлические системы
- Компрессоры
- Конвейерные системы
- Автомобильные трансмиссии
