Роликовый подшипник C4020K30V
В наличии
C4020K30V — тороидальный роликовый подшипник carb производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 100x150x50.
Модификация основного исполнения C4020, коническое отверстие (1:30 по диаметру), подшипник без сепаратора с полным количеством тел качения.
Соответствует международным стандартам ISO.
Маркировка:C4020K30V
D = 150
d = 100
B = 50
Цену и модификацию уточняйте по телефону: +7(495)151-91-99 или оформите заявку на сайте
Модификации подшипника C4020K30V
| Номер | Особенности модификации |
|---|---|
| C4020V | Тороидальные подшипники CARB. Увеличенная грузоподъемность, внутренняя модификация конструкции. |
| C4020-2CS5V/GEM9 | Тороидальные подшипники CARB. Заполнение пластичной смазкой SKF LGHB 2 на 70–100 %. |

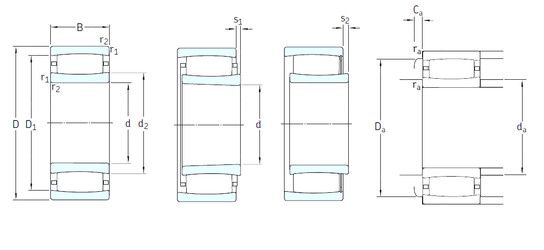

Технические характеристики подшипника C4020K30V
Габаритные размеры
- DВнешний диаметр
- 150мм
- dВнутренний диаметр
- 100мм
- BШирина
- 50мм
- mМасса
- 3.05 кг
- CШирина наружной обоймы
- 50мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 1.5мм
- Размеры
- 100x150x50мм
- r2 min.Размер
- 1.5мм
- D1Размер
- 135мм
- d2Размер
- 113мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 355 кН
- C0Статическая грузоподъемность
- 530 кН
- PuПредел усталостной прочности
- 58.5kN
- CrДинамическая радиальная грузоподъемность
- 355 кН
- nПредельная частота вращения
- 1400 об/мин
- nϑrЧастота вращения номинальная
- – об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- S1Допустимое осевое смещение
- 14
- S2Допустимое осевое смещение
- 9.7
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.118
- k1Расчетный коэффициент
- 0.098
Присоединительные размеры
- da min.Размер сопряженных деталей
- 107
- Da max.Размер сопряженных деталей
- 143
- ra max.Размер сопряженных деталей
- 1.5
- da max.Размер сопряженных деталей
- 126
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C4013K30V | 65.00 | 100.00 | 35.00 |
| C4010K30V | 50.00 | 80.00 | 30.00 |
| C4026K30V | 130.00 | 200.00 | 69.00 |
| C4124K30V | 120.00 | 200.00 | 80.00 |
| C4910V | 50.00 | 72.00 | 22.00 |
| C5915V | 75.00 | 105.00 | 40.00 |
| C4010TN9 | 50.00 | 80.00 | 30.00 |
| C4132K30V | 160.00 | 270.00 | 109.00 |
| C4013-2CS5V/GEM9 | 65.00 | 100.00 | 35.00 |
| C4040K30V | 200.00 | 310.00 | 109.00 |
| C4022MB | 110.00 | 170.00 | 60.00 |
| C4128K30V/VE240 | 140.00 | 225.00 | 85.00 |
Аналоги по размеру 100x150x50
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 24020 | SKF, ISB | ISO | Подшипник роликовый сферический |
| 24020 CC.C3W33 | SKF | ISO | Подшипник роликовый сферический |
| 24020 S.MB | SKF | ISO | Подшипник роликовый сферический |
| 24020 S.MB.C3 | SKF | ISO | Подшипник роликовый сферический |
| 24020CE4 | NSK | ISO | Подшипник роликовый сферический |
| 24020-2CS2/VT143 | SKF | ISO | Сферический роликоподшипник |
| 24020CC/W33 | SKF | ISO | Подшипник роликовый сферический |
| 24020SWRCg2E4 | NSK | ISO | Сферический роликоподшипник |
| 24020-2RS5/VT143 | SKF | ISO | Подшипник роликовый сферический |
| 24020CK30E4 | NSK | ISO | Сферический роликоподшипник |
| 24020 K30 | ISB | ISO | Подшипник роликовый радиальный самоцентрирующийся |
| 540626AA.J30NF | FAG | ISO | Подшипник роликовый сферический |
Возможные сферы применения:
- Промышленные редукторы
- Оборудование для переработки материалов
- Машины и агрегаты для горной промышленности
- Оборудование для сталелитейной промышленности
- Станки для обработки металлов
- Вибрационное оборудование
- Устройства ветряных турбин
- Конвейерные системы
- Автомобильные трансмиссии
- Механизмы грузоподъемного оборудования
