Втулка скольжения AST11 F08075
В наличии
AST11 F08075 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 8x10x8.
Модификация основного исполнения AST11, средний преднатяг.
Соответствует международным стандартам ISO.
Маркировка:AST11 F08075
D = 10
d = 8
B = 7
Модификации подшипника AST11 F08075
| Номер | Особенности модификации |
|---|---|
| AST11 1008 | |
| AST11 7580 | |
| AST11 0812 | |
| AST11 9040 | |
| AST11 1012 | |
| AST11 1206 | |
| AST11 7550 | |
| AST11 5020 | |
| AST11 1420 | |
| AST11 1412 | |
| AST11 2540 | |
| AST11 8050 | |
| AST11 1320 | 320ºC Максимальный диапазон температур. |
| AST11 6570 | |
| AST11 2830 | |
| AST11 4520 | |
| AST11 1425 | |
| AST11 2525 | |
| AST11 9080 | |
| AST11 1712 | |
| AST11 WC38 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST11 2550 | |
| AST11 5050 | |
| AST11 1410 | |
| AST11 WC32 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST11 WC10 | Стандартный преднатяг. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST11 3240 | |
| AST11 4530 | |
| AST11 1515 | |
| AST11 2025 | |
| AST11 2012 | |
| AST11 1612 | |
| AST11 WC12 | Радиальный зазор С1. Подшипники из нержавеющей стали . |
| AST11 WC48 | Радиальный внутренний зазор больше СЗ. Внутреннее кольцевое отверстие с футеровкой Elgoglide®, d. |
| AST11 3040 | |
| AST11 4540 | |
| AST11 1625 | |
| AST11 WC24 | Радиальный внутренний зазор меньше нормального. Отметьте на торце колец высокие и низкие точки эксцентриситета. |
| AST11 WC22 | Радиальный внутренний зазор меньше нормального. Подшипники из нержавеющей стали . |
| AST11 2815 | |
| AST11 2512 | |
| AST11 WC28 | Радиальный внутренний зазор меньше нормального. Внутреннее кольцевое отверстие с футеровкой Elgoglide®, d. |
| AST11 1615 | |
| AST11 WC26 | Радиальный внутренний зазор меньше нормального. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST11 1620 | |
| AST11 2520 | |
| AST11 2030 | |
| AST11 5040 | |
| AST11 1212 | |
| AST11 3220 |

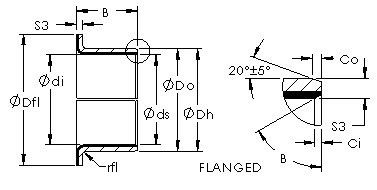

Технические характеристики подшипника AST11 F08075
Габаритные размеры
- DВнешний диаметр
- 10мм
- dВнутренний диаметр
- 8мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 8.0000
- dsРазмер вала
- 8 -0.013/-0.028
- CoДлина наружной фаски
- 0.600
Конструкция и исполнение
- Материал
- Bronze shell with PTFE/Fiber lining
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 10 +0.015/+0
- DoНоминальный внешний диаметр
- 10.000
- Do tolДопуск по наружному диаметру
- 10.055/10.025
- diОтверстие после монтажа
- 8.055/7.99
- CdСредний клиренс
- 0.0430
- S3Толщина стенки
- 1.005
- BНоминальная длина
- 7.500
- B tolДопуск по длине
- +0.25/-0.25
- B degВнутренний угол фаски
- 30
- CiДлина внутренней фаски
- 0.300
- Dfl pm 0.5Диаметр фланца
- 15.000
- rflРадиус фланца
- 1.000
Консультация профессионала +7(495)151-91-99
Подшипники серии AST
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| AST11 80100 | 80.00 | 85.00 | 100.00 |
| AST20 08IB10 | 12.00 | 15.00 | 0.63 |
| AST20 08IB06 | 12.00 | 15.00 | 0.38 |
| AST20 06IB08 | 9.00 | 11.00 | 0.50 |
| AST20 06IB12 | 9.00 | 11.00 | 0.75 |
| AST20 06IB06 | 9.00 | 11.00 | 0.38 |
| AST20 09IB08 | 14.00 | 16.00 | 0.50 |
| AST20 08IB14 | 12.00 | 15.00 | 0.88 |
| AST20 08IB08 | 12.00 | 15.00 | 0.50 |
| AST20 1015 | 10.00 | 12.00 | 15.00 |
| AST20 10595 | 105.00 | 110.00 | 95.00 |
| AST20 WC06IB | 11.00 | 22.00 | 0.00 |
Возможные сферы применения:
- Микромоторы
- Небольшие электроинструменты
- Игрушки с двигательными частями
- Бытовая техника
- Специализированное оборудование в медицинской технике
