Втулка скольжения AST40 F25215
В наличии
AST40 F25215 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 25x28x22.
Модификация основного исполнения AST40, очень сильный преднатяг.
Соответствует международным стандартам ISO.
Маркировка:AST40 F25215
D = 28
d = 25
B = 21
Модификации подшипника AST40 F25215
| Номер | Особенности модификации |
|---|---|
| AST40 1410 | |
| AST40 9580 | |
| AST40 WC22 | Радиальный внутренний зазор меньше нормального. Подшипники из нержавеющей стали . |
| AST40 2212 | |
| AST40 0806 | |
| AST40 7530 | |
| AST40 WC42 | Радиальный внутренний зазор больше СЗ. Подшипники из нержавеющей стали . |
| AST40 2220 | |
| AST40 0812 | |
| AST40 5030 | |
| AST40 WC32 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST40 0815 | |
| AST40 4025 | |
| AST40 4030 | |
| AST40 2815 | |
| AST40 WC16 | Радиальный зазор С1. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST40 1006 | |
| AST40 6530 | |
| AST40 0810 | |
| AST40 7070 | |
| AST40 WC18 | C10+C08. Примеры комбинированных двухместных С-обозначений для ужесточенных допусков на размеры и биения колец. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST40 1720 | |
| AST40 1515 | |
| AST40 2025 | |
| AST40 3525 | |
| AST40 WC48 | Радиальный внутренний зазор больше СЗ. Внутреннее кольцевое отверстие с футеровкой Elgoglide®, d. |
| AST40 1812 | |
| AST40 1520 | |
| AST40 4520 | |
| AST40 5560 | |
| AST40 WC26 | Радиальный внутренний зазор меньше нормального. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST40 1810 | |
| AST40 2012 | |
| AST40 1625 | |
| AST40 3530 | |
| AST40 2030 | |
| AST40 1620 | |
| AST40 5550 | |
| AST40 4550 | |
| AST40 1425 | |
| AST40 1612 | |
| AST40 7060 | |
| AST40 4020 | |
| AST40 1815 | |
| AST40 4050 | |
| AST40 1015 | |
| AST40 4012 | |
| AST40 1310 | |
| AST40 0606 | |
| AST40 7040 |

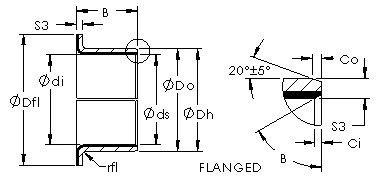

Технические характеристики подшипника AST40 F25215
Габаритные размеры
- DВнешний диаметр
- 28мм
- dВнутренний диаметр
- 25мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 25.0000
- dsРазмер вала
- 25 -0.02/-0.041
- CoДлина наружной фаски
- 0.700
Конструкция и исполнение
- Материал
- Steel shell with PTFE/Polymer Fiber lining
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 28 +0.021/+0
- DoНоминальный внешний диаметр
- 28.000
- Do tolДопуск по наружному диаметру
- 28.075/28.035
- diОтверстие после монтажа
- 25.071/24.99
- CdСредний клиренс
- 0.0610
- S3Толщина стенки
- 1.505
- BНоминальная длина
- 21.500
- B tolДопуск по длине
- +0.25/-0.25
- B degВнутренний угол фаски
- 30
- CiДлина внутренней фаски
- 0.500
- Dfl pm 0.5Диаметр фланца
- 35.000
- rflРадиус фланца
- 1.500
Консультация профессионала +7(495)151-91-99
Подшипники серии AST
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| AST40 90100 | 90.00 | 95.00 | 100.00 |
| AST40 22080 | 220.00 | 225.00 | 80.00 |
| AST40 300100 | 300.00 | 305.00 | 100.00 |
| AST40 28080 | 280.00 | 285.00 | 80.00 |
| AST40 20080 | 200.00 | 205.00 | 80.00 |
| AST40 16080 | 160.00 | 165.00 | 80.00 |
| AST40 SP1.0 | 14.00 | 16.00 | 0.00 |
| AST40 SP2.5 | 14.00 | 16.00 | 0.00 |
| AST40 SP2.0 | 14.00 | 16.00 | 0.00 |
| AST40 30080 | 300.00 | 305.00 | 80.00 |
| AST40 SP1.5 | 14.00 | 16.00 | 0.00 |
| AST50 06FIB12 | 9.00 | 16.00 | 0.75 |
Возможные сферы применения:
- Автомобильная промышленность (например, в трансмиссиях)
- Промышленное оборудование (шнеки, конвейеры)
- Мотоблоки и малогабаритная техника
- Электродвигатели и генераторы
- Машины для упаковки и фасовки
