Втулка скольжения AST650 WC65
В наличии
AST650 WC65 — бронзовая втулка скольжения производства AST.
Модификация основного исполнения AST650, керамический шарик, корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник.
Соответствует международным стандартам ISO.
Маркировка:AST650 WC65
D = 125
d = 65
B = 0
Модификации подшипника AST650 WC65
| Номер | Особенности модификации |
|---|---|
| AST650 WC30 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST650 WC70 | С20+С40. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC40 | Reduced O.D. tolerance in the centre of the tolerance range. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC25 | Радиальный внутренний зазор меньше нормального. Нестандартная ширина подшипника. |
| AST650 WC75 | Стандартный преднатяг для смазывания масляной смазкой. Нестандартная ширина подшипника. |
| AST650 WC90 | Керамический шарик. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC14 | Радиальный зазор С1. Отметьте на торце колец высокие и низкие точки эксцентриситета. |
| AST650 WC60 | С20+С50. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC45 | Радиальный внутренний зазор больше СЗ. Нестандартная ширина подшипника. |
| AST650 WC18 | C10+C08. Примеры комбинированных двухместных С-обозначений для ужесточенных допусков на размеры и биения колец. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC35 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST650 WC20 | Допуск на диаметр отверстия меньший чем С10. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC50 | Уменьшенный допуск O.D. в нижней половине диапазона допусков. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC55 | Радиальный внутренний зазор больше С4. Нестандартная ширина подшипника. |
| AST650 WC15 | C10+C05. Примеры комбинированных двухместных С-обозначений для ужесточенных допусков на размеры и биения колец. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC10 | Стандартный преднатяг. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC80 | Ужесточенный допуск на высоту упорного подшипника. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC12 | Радиальный зазор С1. Подшипники из нержавеющей стали . |
| AST650 WC16 | Радиальный зазор С1. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST650 WC13 | Радиальный зазор С1. Смазочный паз и три отверстия в наружном кольце подшипника. |
| AST650 WC25N | Радиальный внутренний зазор меньше нормального. Нестандартная ширина подшипника. Канавка для стопорного кольца в наружном кольце. |
| AST650 WC100 | Стандартный преднатяг. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC120 | Радиальный зазор С1. Подшипники из нержавеющей стали . |
| AST650 81210 | |
| AST650 WC16N | Радиальный зазор С1. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. Канавка для стопорного кольца в наружном кольце. |
| AST650 WC12N | Радиальный зазор С1. Подшипники из нержавеющей стали . Канавка для стопорного кольца в наружном кольце. |
| AST650 WC10N | Стандартный преднатяг. Внутреннее и внешнее зенкерование. |
| AST650 WC20N | Допуск на диаметр отверстия меньший чем С10. Внутреннее и внешнее зенкерование. |
| AST650 455550 | |
| AST650 303815 | |
| AST650 455540 | |
| AST650 759570 | |
| AST650 506030 | |
| AST650 303835 | |
| AST650 182416 | |
| AST650 506530 | |
| AST650 557050 | |
| AST650 202850 | |
| AST650 202835 | |
| AST650 121812 | |
| AST650 506240 | |
| AST650 303850 | |
| AST650 202812 | |
| AST650 101412 | |
| AST650 506540 | |
| AST650 708540 | |
| AST650 202816 | |
| AST650 506560 | |
| AST650 202820 | |
| AST650 121825 |

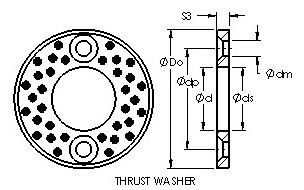

Технические характеристики подшипника AST650 WC65
Габаритные размеры
- DВнешний диаметр
- 125мм
- dВнутренний диаметр
- 65мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 65.0000
- dmДиаметр монтажного отверстия
- 9.000
- dpДиаметр шага монтажного отверстия
- 95
Конструкция и исполнение
- Материал
- Cast bronze with solid lubricant inserts.
Прочие характеристики
- Bearing Type
- thrust washer
- DoНоминальный внешний диаметр
- 125.000
- diНоминальный диаметр внутренний шайбы
- 65
- DoНоминальный наружный диаметр шайбы
- 125
- S3 tolДопуск по толщине шайбы
- +0/-0.1
- S3Номинальная толщина шайбы
- 8
Консультация профессионала +7(495)151-91-99
Подшипники серии AST
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| AST800 2015 | 20.00 | 23.00 | 15.00 |
| AST800 4030 | 40.00 | 44.00 | 30.00 |
| AST800 3225 | 32.00 | 36.00 | 25.00 |
| AST800 1515 | 15.00 | 17.00 | 15.00 |
| AST800 13580 | 135.00 | 140.00 | 80.00 |
| AST800 1210 | 12.00 | 14.00 | 10.00 |
| AST800 2515 | 25.00 | 28.00 | 15.00 |
| AST800 3830 | 38.00 | 42.00 | 30.00 |
| AST800 1410 | 14.00 | 16.00 | 10.00 |
| AST800 2420 | 24.00 | 27.00 | 20.00 |
| AST800 2010 | 20.00 | 23.00 | 10.00 |
| AST800 2410 | 24.00 | 27.00 | 10.00 |
