Втулка скольжения AST650 WC90
В наличии
AST650 WC90 — бронзовая втулка скольжения производства AST.
Модификация основного исполнения AST650, керамический шарик, шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока.
Соответствует международным стандартам ISO.
Маркировка:AST650 WC90
D = 170
d = 90
B = 0
Модификации подшипника AST650 WC90
| Номер | Особенности модификации |
|---|---|
| AST650 WC12 | Радиальный зазор С1. Подшипники из нержавеющей стали . |
| AST650 WC16 | Радиальный зазор С1. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST650 WC13 | Радиальный зазор С1. Смазочный паз и три отверстия в наружном кольце подшипника. |
| AST650 WC30 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST650 WC70 | С20+С40. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC40 | Reduced O.D. tolerance in the centre of the tolerance range. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC65 | Керамический шарик. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. |
| AST650 WC25 | Радиальный внутренний зазор меньше нормального. Нестандартная ширина подшипника. |
| AST650 WC60 | С20+С50. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC14 | Радиальный зазор С1. Отметьте на торце колец высокие и низкие точки эксцентриситета. |
| AST650 WC45 | Радиальный внутренний зазор больше СЗ. Нестандартная ширина подшипника. |
| AST650 WC75 | Стандартный преднатяг для смазывания масляной смазкой. Нестандартная ширина подшипника. |
| AST650 WC35 | W = Без кольцевой канавки и смазочных отверстий в наружном кольце. Радиальный внутренний зазор больше, чем обычно. |
| AST650 WC18 | C10+C08. Примеры комбинированных двухместных С-обозначений для ужесточенных допусков на размеры и биения колец. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC50 | Уменьшенный допуск O.D. в нижней половине диапазона допусков. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC55 | Радиальный внутренний зазор больше С4. Нестандартная ширина подшипника. |
| AST650 WC80 | Ужесточенный допуск на высоту упорного подшипника. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC20 | Допуск на диаметр отверстия меньший чем С10. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC15 | C10+C05. Примеры комбинированных двухместных С-обозначений для ужесточенных допусков на размеры и биения колец. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC10 | Стандартный преднатяг. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 81210 | |
| AST650 WC16N | Радиальный зазор С1. Корпусной подшипник со стопорным винтом для высокотемпературнх применений - плавающий подшипник. Канавка для стопорного кольца в наружном кольце. |
| AST650 WC12N | Радиальный зазор С1. Подшипники из нержавеющей стали . Канавка для стопорного кольца в наружном кольце. |
| AST650 WC10N | Стандартный преднатяг. Внутреннее и внешнее зенкерование. |
| AST650 WC20N | Допуск на диаметр отверстия меньший чем С10. Внутреннее и внешнее зенкерование. |
| AST650 WC25N | Радиальный внутренний зазор меньше нормального. Нестандартная ширина подшипника. Канавка для стопорного кольца в наружном кольце. |
| AST650 WC100 | Стандартный преднатяг. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| AST650 WC120 | Радиальный зазор С1. Подшипники из нержавеющей стали . |
| AST650 709080 | |
| AST650 101420 | |
| AST650 182425 | |
| AST650 809650 | |
| AST650 354550 | |
| AST650 506040 | |
| AST650 759560 | |
| AST650 202830 | |
| AST650 354520 | |
| AST650 607470 | |
| AST650 607435 | |
| AST650 557060 | |
| AST650 152110 | |
| AST650 202815 | |
| AST650 809680 | |
| AST650 152112 | |
| AST650 253340 | |
| AST650 506060 | |
| AST650 142025 | |
| AST650 354535 | |
| AST650 759080 | |
| AST650 354525 |

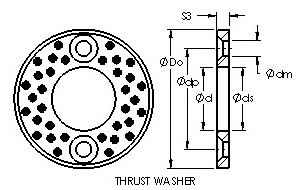

Технические характеристики подшипника AST650 WC90
Габаритные размеры
- DВнешний диаметр
- 170мм
- dВнутренний диаметр
- 90мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 90.0000
- dmДиаметр монтажного отверстия
- 11.000
- dpДиаметр шага монтажного отверстия
- 140
Конструкция и исполнение
- Материал
- Cast bronze with solid lubricant inserts.
Прочие характеристики
- Bearing Type
- thrust washer
- DoНоминальный внешний диаметр
- 170.000
- diНоминальный диаметр внутренний шайбы
- 91
- DoНоминальный наружный диаметр шайбы
- 170
- S3 tolДопуск по толщине шайбы
- +0/-0.1
- S3Номинальная толщина шайбы
- 10
