Втулка скольжения ASTB90 F11090
В наличии
ASTB90 F11090 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 110x115x90.
Модификация основного исполнения ASTB90, механически обработанный стальной сепаратор.
Соответствует международным стандартам ISO.
Маркировка:ASTB90 F11090
D = 115
d = 110
B = 90
Модификации подшипника ASTB90 F11090
| Номер | Особенности модификации |
|---|---|
| ASTB90 F5035 | Нормальный зазор между втулкой и валом. |
| ASTB90 F3030 | Спецификация испытания на шум. |
| ASTB90 F5530 | Нормальный зазор между втулкой и валом. |
| ASTB90 F4535 | Специальное назначение. |
| ASTB90 F3025 | Спецификация испытания на шум. |
| ASTB90 F9070 | Специальное назначение. |
| ASTB90 F5040 | Нормальный зазор между втулкой и валом. |
| ASTB90 F7570 | Специальное назначение. |
| ASTB90 F5030 | Нормальный зазор между втулкой и валом. |
| ASTB90 F7540 | Специальное назначение. |
| ASTB90 F6040 | F604 = (Сегментное уплотнение, код 2Z + сегментный нагреватель, код высокая температура, двухстороннее уплотнение, специальная смазка, для применения до 350 градусов C. |
| ASTB90 F5550 | Нормальный зазор между втулкой и валом. |
| ASTB90 F8035 | Специальное назначение. |
| ASTB90 F2520 | Очень сильный преднатяг. |
| ASTB90 F5050 | Нормальный зазор между втулкой и валом. |
| ASTB90 F7560 | Специальное назначение. |
| ASTB90 F6030 | TOPLINE серия, для очень высоких температур, для вагонеток печей, со смазкой. |
| ASTB90 F5540 | Нормальный зазор между втулкой и валом. |
| ASTB90 F9080 | Специальное назначение. |
| ASTB90 F8080 | Специальное назначение. |
| ASTB90 F2515 | Очень сильный преднатяг. |
| ASTB90 F7535 | Специальное назначение. |
| ASTB90 F6560 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6060 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6035 | TOPLINE серия, для очень высоких температур, для вагонеток печей, со смазкой. |
| ASTB90 F6530 | Нормальный зазор между втулкой и валом. |
| ASTB90 F8070 | Специальное назначение. |
| ASTB90 F9060 | Специальное назначение. |
| ASTB90 F8050 | Специальное назначение. |
| ASTB90 F6550 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6535 | Нормальный зазор между втулкой и валом. |
| ASTB90 F4550 | Специальное назначение. |
| ASTB90 F2525 | Очень сильный преднатяг. |
| ASTB90 F9050 | Специальное назначение. |
| ASTB90 F9090 | Специальное назначение. |
| ASTB90 F5535 | Нормальный зазор между втулкой и валом. |
| ASTB90 F8040 | Специальное назначение. |
| ASTB90 F8060 | Специальное назначение. |
| ASTB90 F6540 | Нормальный зазор между втулкой и валом. |
| ASTB90 F3020 | Спецификация испытания на шум. |
| ASTB90 F7550 | Специальное назначение. |
| ASTB90 F4540 | Специальное назначение. |
| ASTB90 F4530 | Специальное назначение. |
| ASTB90 F6050 | Ассортимент TOPLINE для очень высокой температуры - Максимум 350 C°, 50 оборотов в минуту - Открытый подшипник. |
| ASTB90 F15060 | Процедура смазки: пленочная смазка 15 миллиграммов на квадратный дюйм. |
| ASTB90 F20090 | Очень сильный преднатяг. |
| ASTB90 F15090 | Процедура смазки: пленочная смазка 15 миллиграммов на квадратный дюйм. |
| ASTB90 F22590 | Очень сильный преднатяг. |
| ASTB90 F30070 | Спецификация испытания на шум. |
| ASTB90 F10060 | Радиально-упорный сферический подшипник скольжения GE..SX с системой смазочных канавок для смазки в масляной ванне. |

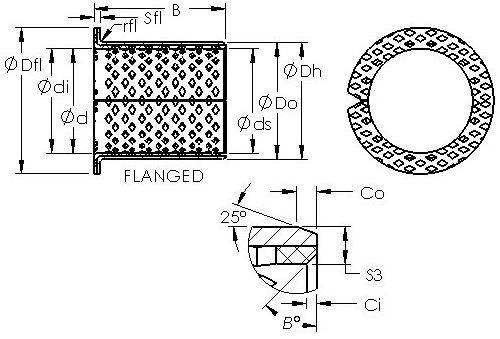

Технические характеристики подшипника ASTB90 F11090
Габаритные размеры
- DВнешний диаметр
- 115мм
- dВнутренний диаметр
- 110мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 110.0000
- dsРазмер вала
- 110 -0.120/-0.155
- CoДлина наружной фаски
- 1.800
Конструкция и исполнение
- Материал
- Wrapped bronze with formed lubrication indents.
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 115 +0.035/-0
- DoНоминальный внешний диаметр
- 115.000
- diОтверстие после монтажа
- 110 +0.087/-0
- S3Толщина стенки
- 2.500
- BНоминальная длина
- 90.000
- B tolДопуск по длине
- +0/-0.40
- B degВнутренний угол фаски
- 45
- CiДлина внутренней фаски
- 0.600
- Dfl pm 0.5Диаметр фланца
- 130.000
- rflРадиус фланца
- 2.000
- SflТолщина фланца
- 2.500
Консультация профессионала +7(495)151-91-99
Аналоги по размеру 110x115x90
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| AST090 11090 | AST | ISO | Бронзовая втулка скольжения |
| ASTT90 11090 | AST | ISO | Бронзовая втулка скольжения |
| ASTT90 F11090 | AST | ISO | Бронзовая втулка скольжения |
Возможные сферы применения:
- Автомобильные трансмиссии
- Конвейерные системы
- Промышленные редукторы
- Оборудование для переработки материалов
- Машины для деревообработки
- Оборудование для упаковки
- Вентиляторы и компрессоры
- Насосное оборудование
- Механизмы подъемных кранов
- Системы охлаждения и кондиционирования
