Втулка скольжения ASTB90 F7560
В наличии
ASTB90 F7560 — бронзовая втулка скольжения производства AST.
Размеры подшипника составляют 75x80x60.
Модификация основного исполнения ASTB90, специальное назначение.
Соответствует международным стандартам ISO.
Маркировка:ASTB90 F7560
D = 80
d = 75
B = 60
Модификации подшипника ASTB90 F7560
| Номер | Особенности модификации |
|---|---|
| ASTB90 F5030 | Нормальный зазор между втулкой и валом. |
| ASTB90 F7570 | Специальное назначение. |
| ASTB90 F7540 | Специальное назначение. |
| ASTB90 F5550 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6040 | F604 = (Сегментное уплотнение, код 2Z + сегментный нагреватель, код высокая температура, двухстороннее уплотнение, специальная смазка, для применения до 350 градусов C. |
| ASTB90 F8035 | Специальное назначение. |
| ASTB90 F5050 | Нормальный зазор между втулкой и валом. |
| ASTB90 F2520 | Очень сильный преднатяг. |
| ASTB90 F6030 | TOPLINE серия, для очень высоких температур, для вагонеток печей, со смазкой. |
| ASTB90 F5540 | Нормальный зазор между втулкой и валом. |
| ASTB90 F9080 | Специальное назначение. |
| ASTB90 F8080 | Специальное назначение. |
| ASTB90 F2515 | Очень сильный преднатяг. |
| ASTB90 F7535 | Специальное назначение. |
| ASTB90 F6560 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6060 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6035 | TOPLINE серия, для очень высоких температур, для вагонеток печей, со смазкой. |
| ASTB90 F6530 | Нормальный зазор между втулкой и валом. |
| ASTB90 F8070 | Специальное назначение. |
| ASTB90 F9060 | Специальное назначение. |
| ASTB90 F8050 | Специальное назначение. |
| ASTB90 F6550 | Нормальный зазор между втулкой и валом. |
| ASTB90 F6535 | Нормальный зазор между втулкой и валом. |
| ASTB90 F2525 | Очень сильный преднатяг. |
| ASTB90 F4550 | Специальное назначение. |
| ASTB90 F9090 | Специальное назначение. |
| ASTB90 F9050 | Специальное назначение. |
| ASTB90 F8040 | Специальное назначение. |
| ASTB90 F5535 | Нормальный зазор между втулкой и валом. |
| ASTB90 F8060 | Специальное назначение. |
| ASTB90 F6540 | Нормальный зазор между втулкой и валом. |
| ASTB90 F7550 | Специальное назначение. |
| ASTB90 F3020 | Спецификация испытания на шум. |
| ASTB90 F4540 | Специальное назначение. |
| ASTB90 F6050 | Ассортимент TOPLINE для очень высокой температуры - Максимум 350 C°, 50 оборотов в минуту - Открытый подшипник. |
| ASTB90 F4530 | Специальное назначение. |
| ASTB90 F5035 | Нормальный зазор между втулкой и валом. |
| ASTB90 F3030 | Спецификация испытания на шум. |
| ASTB90 F4535 | Специальное назначение. |
| ASTB90 F5530 | Нормальный зазор между втулкой и валом. |
| ASTB90 F3025 | Спецификация испытания на шум. |
| ASTB90 F9070 | Специальное назначение. |
| ASTB90 F5040 | Нормальный зазор между втулкой и валом. |
| ASTB90 F26570 | Очень сильный преднатяг. |
| ASTB90 F22580 | Очень сильный преднатяг. |
| ASTB90 F15080 | Процедура смазки: пленочная смазка 15 миллиграммов на квадратный дюйм. |
| ASTB90 F18080 | Механически обработанный стальной сепаратор. |
| ASTB90 F26560 | Очень сильный преднатяг. |
| ASTB90 F22560 | Очень сильный преднатяг. |
| ASTB90 F20060 | Очень сильный преднатяг. |

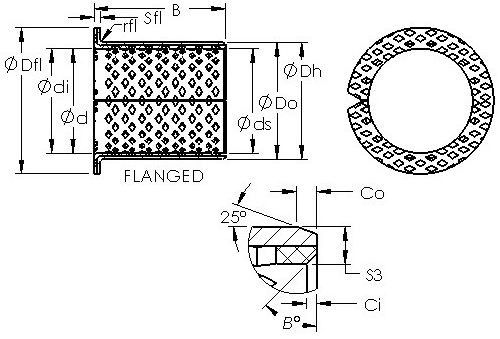

Технические характеристики подшипника ASTB90 F7560
Габаритные размеры
- DВнешний диаметр
- 80мм
- dВнутренний диаметр
- 75мм
Присоединительные размеры
- dsНоминальный диаметр вала
- 75.0000
- dsРазмер вала
- 75 -0.100/-0.130
- CoДлина наружной фаски
- 1.800
Конструкция и исполнение
- Материал
- Wrapped bronze with formed lubrication indents.
Прочие характеристики
- Bearing Type
- flanged
- DhДиаметр отверстия в корпусе
- 80 +0.030/-0
- DoНоминальный внешний диаметр
- 80.000
- diОтверстие после монтажа
- 75 +0.074/-0
- S3Толщина стенки
- 2.500
- BНоминальная длина
- 60.000
- B tolДопуск по длине
- +0/-0.40
- B degВнутренний угол фаски
- 45
- CiДлина внутренней фаски
- 0.600
- Dfl pm 0.5Диаметр фланца
- 90.000
- rflРадиус фланца
- 2.000
- SflТолщина фланца
- 2.500
Консультация профессионала +7(495)151-91-99
Аналоги по размеру 75x80x60
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| AST11 7560 | AST | ISO | Бронзовая втулка скольжения |
| AST20 7560 | AST | ISO | Бронзовая втулка скольжения |
| AST40 7560 | AST | ISO | Бронзовая втулка скольжения |
| AST800 7560 | AST | ISO | Бронзовая втулка скольжения |
| AST850BM 7560 | AST | ISO | Бронзовая втулка скольжения |
| ASTT90 7560 | AST | ISO | Бронзовая втулка скольжения |
| ASTT90 F7560 | AST | ISO | Бронзовая втулка скольжения |
| EGB7560-E40 | INA | ISO | Подшипник скольжения |
| PCM 758060 E | SKF | ISO | Подшипник скольжения |
| PCM 758060 M | SKF | ISO | Подшипник скольжения |
Возможные сферы применения:
- Автомобильные трансмиссии
- Промышленные редукторы
- Оборудование для тяжелой промышленности
- Насосы
- Генераторы
- Электродвигатели
- Машины для обработки металлов
- Конвейерные системы
- Сельскохозяйственная техника
- Компрессоры
