Роликовый подшипник C39/500M
В наличии
C39/500M — тороидальный роликовый подшипник carb производства SKF.
Тороидальные подшипники CARB.
Размеры подшипника составляют 500x670x128.
Модификация основного исполнения C39, средний преднатяг.
Соответствует международным стандартам ISO.
Маркировка:C39/500M
D = 670
d = 500
B = 128
Модификации подшипника C39/500M
| Номер | Особенности модификации |
|---|---|
| C39/750M | Тороидальные подшипники CARB. Средний преднатяг. |
| C39/850M | Тороидальные подшипники CARB. Средний преднатяг. |
| C39/710M | Тороидальные подшипники CARB. Средний преднатяг. |
| C39/560M | Тороидальные подшипники CARB. Средний преднатяг. |
| C39/850KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/560KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/670KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/800KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/600KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/630KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C 39/670 M | Тороидальные подшипники CARB. Средний преднатяг. |
| C 39/530 M | Тороидальные подшипники CARB. Средний преднатяг. |
| C39/900KMB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. Коническая посадка, конусность 1:12. |
| C39/1500MB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. |
| C 39/800 M | Тороидальные подшипники CARB. Средний преднатяг. |
| C 39/600 M | Тороидальные подшипники CARB. Средний преднатяг. |
| C 39/630 M | Тороидальные подшипники CARB. Средний преднатяг. |
| C 39/500 KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C 39/750 KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C39/1500KMB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. Коническая посадка, конусность 1:12. |
| C 39/710 KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C 39/530 KM | Тороидальные подшипники CARB. коническое отверстие, конус 1:12. Механически обработанный латунный сепаратор, центрируемый по роликам. |
| C 39/900 MB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. |
| C 39/1060 MB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. |
| C 39/1060 KMB | Тороидальные подшипники CARB. Сепаратор из цельной латуни, состоящий из двух частей,направленный по центральному ребру. Коническая посадка, конусность 1:12. |

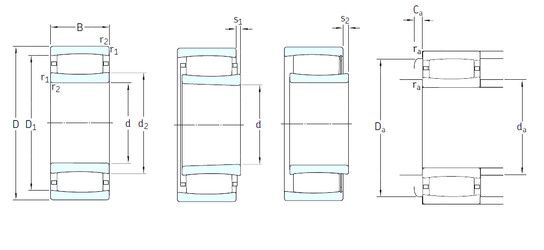

Технические характеристики подшипника C39/500M
Габаритные размеры
- DВнешний диаметр
- 670мм
- dВнутренний диаметр
- 500мм
- BШирина
- 128мм
- mМасса
- 125 кг
- CШирина наружной обоймы
- 128мм
Размеры и геометрические характеристики
- r1Монтажная фаска наружного фланцевого кольца
- 5мм
- Размеры
- 500x670x128мм
- r2 min.Размер
- 5мм
- D1Размер
- 632мм
- d2Размер
- 555мм
Нагрузка и ресурс
- CДинамическая грузоподъемность
- 3150 кН
- C0Статическая грузоподъемность
- 6300 кН
- PuПредел усталостной прочности
- 430kN
- CrДинамическая радиальная грузоподъемность
- 3150 кН
- nПредельная частота вращения
- 950 об/мин
- nϑrЧастота вращения номинальная
- 700 об/мин
Защита
- Уплотнение
- Отсутствует
Отклонение, точность вращения
- S1Допустимое осевое смещение
- 20.4
Коэффициенты для расчета
- k2Расчетный коэффициент
- 0.095
- k1Расчетный коэффициент
- 0.135
Присоединительные размеры
- da min.Размер сопряженных деталей
- 518
- Da min.Размер сопряженных деталей
- 614
- Da max.Размер сопряженных деталей
- 652
- ra max.Размер сопряженных деталей
- 4
- da max.Размер сопряженных деталей
- 580
- CaРазмер сопряженных деталей
- 2
Конструкция и исполнение
- iКоличество дорожек качения
- 1шт
Консультация профессионала +7(495)151-91-99
Подшипники серии C
| Обозначение | Внутренний (d) | Наружный (D) | Ширина (B) |
|---|---|---|---|
| C3192M | 460.00 | 760.00 | 240.00 |
| C2238K | 190.00 | 340.00 | 92.00 |
| C30/750MB | 750.00 | 1090.00 | 250.00 |
| C3164KM | 320.00 | 540.00 | 176.00 |
| C3160K | 300.00 | 500.00 | 160.00 |
| C30/530M | 530.00 | 780.00 | 185.00 |
| C3068KM | 340.00 | 520.00 | 133.00 |
| C30/750KMB | 750.00 | 1090.00 | 250.00 |
| C3176MB | 380.00 | 620.00 | 194.00 |
| C3030KMB | 150.00 | 225.00 | 56.00 |
| C3092KM | 460.00 | 680.00 | 163.00 |
| C3980KM | 400.00 | 540.00 | 106.00 |
Аналоги по размеру 500x670x128
| Обозначение | Производители | Стандарт | Тип |
|---|---|---|---|
| 239/500E | NACHI | ISO | Цилиндрический роликоподшипник |
| 239/500EK | NACHI | ISO | Цилиндрический роликоподшипник |
| N39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NF39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NJ 39/500 ECMA | SKF | ISO | Однорядный цилиндрический роликоподшипник |
| NJ39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NP39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NU39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| NUP39/500 | CX, ISO | ISO | Цилиндрический роликоподшипник |
| 239/500CAE4 | NSK | ISO | Сферический роликоподшипник |
| 239/500 KCW33+H39/500 | CX, ISO | ISO | Подшипник роликовый радиальный самоцентрирующийся |
| 239/500 KW33 | ISO | ISO | Подшипник роликовый радиальный самоцентрирующийся |
Возможные сферы применения:
- Горное оборудование
- Судостроение
- Машиностроение
- Оборудование для добычи нефти
- Линии по производству цемента
- Большие вентиляторы и компрессоры
- Гидравлические прессы
- Тяжелая строительная техника
- Системы транспортировки материалов
- Оборудование для энергетики
